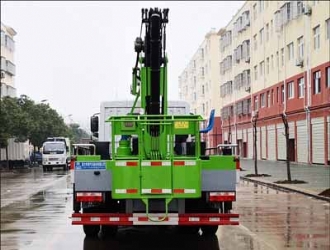

东风多利卡D9国六20米22米高空作业车,底盘采用东风多利卡D9排半驾驶室,
当选用3950mm轴距时,匹配国六康机210马力发动机,型号B6.2NS6B210 ,整车尺寸:9200×2500×3700mm,作业高度20米;
当选用4500mm轴距时,匹配国六玉柴200马力发动机,型号YCS04200-68,整车尺寸:10100×2500×3800mm,作业高度22米,
国六高空作业车配置说明:
1、黄牌公告:作业高度14-22米,上下操作,工作斗和转台双工作位,可选装电控(电控带远程熄火功能)或液压手动操作(无熄火功能)。工作臂360度回转,四液压支腿,带吊钩,安全吊重≤900kg,工作斗限载200公斤,工作斗尺寸1200*600*1100,带照明灯。钢制工具箱及围板、花纹防滑走台板。
※ 黄牌公告14米以下前液压支腿不可水平伸展。18米以上为汽车吊支腿,二臂为双液压举升。
2、蓝牌公告:最大作业高度12米,作业臂为三节折叠式,工作斗和转台双工作位,上下操作,电液控制,带远程熄火功能,工作臂可360度回转,四液压支腿,带吊钩,安全吊重≤900kg,工作斗限载200公斤,工作斗尺寸:1200*600*1100,带照明灯。钢制工具箱及花纹防滑走台板,带不锈钢围栏。
※液压支腿前支腿不可水平伸展。
3、安全配置:四液压支腿标配双向液压锁,工作臂油缸带双向平衡阀。工作斗带机械自调平功能,外置式平衡拉杆。
国六高空作业车选装配置:手动控制加远程熄火1000元\应急动力单元3千\吊臂带伸缩2千\14米以下液压支腿前支腿带水平伸缩加2千\作业斗内衬玻璃钢绝缘加2千\远程遥控2万。
【主要技术参数】 |
|||
产品商标 |
程力威牌 |
公告批次 |
318 |
产品名称 |
CLW5110JGKD6型高空作业车 |
产品号 |
ZP0UP64101B |
总质量(Kg) |
10995 |
罐体容积(m3) |
|
额定载质量(Kg) |
|
外形尺寸(mm) |
10100,9200×2500×3800,3700 |
整备质量(Kg) |
10800 |
货厢尺寸(mm) |
×× |
额定载客(人) |
|
准拖挂车总质量(Kg) |
|
驾驶室准乘人数(人) |
3 |
载质量利用系数 |
|
接近角/离去角(°) |
19/11 |
前悬/后悬(mm) |
1260/2630,1260/2280 |
轴数 |
2 |
轴距(mm) |
3600,3950,4500,4700,5000,5300,5600,3600 |
轴荷(Kg) |
3900/7095 |
最高车速(Km/h) |
89 |
其它 |

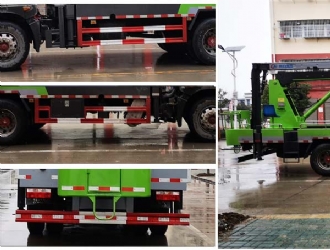

1.该车前伸为820mm,后伸为890mm。2.整车长(mm)/高(mm)/轴距(mm)/ 后悬(mm)/作业高度(m)的对应关系为:10100/3800/4500/2630/22;9200/3700/3950/2280/20。3.防护材料:Q235B碳钢,连接方式:左右侧面及后下部防护装置均采用焊接连接,后部防护断面尺寸(mm):170×50,后部防护离地高度(mm):480。4.ABS系统生产厂家,型号:焦作博瑞克控制技术有限公司,J ABS。5.专用装置:吊臂,主要用于高空作业,进行维修、安装、清洗、摄影、造船、化工、电力、剪枝、更换路灯及其他工程抢修作业。 |
||
【底盘技术参数】 |
|||
底盘型号 |
EQ1185LJ9CDE |
底盘名称 |
载货汽车底盘(二类) |
商标名称 |
东风牌 |
生产企业 |
东风汽车股份有限公司 |
外形尺寸(mm) |
7020,7880,8080,8380,8857,9707,5950×2380,2425,2490×2845,3225 |
轮胎数 |
6 |
接近角/离去角(°) |
19/13,19/17 |
轮胎规格 |
295/80R22.5 18PR,10.00R20 18PR,275/80R22.5 18PR |
钢板弹簧片数 |
8/10+7,8/- |
前轮距(mm) |
1862,1933,1949 |
燃料种类 |
柴油 |
后轮距(mm) |
1806,1865 |
排放标准 |
GB3847-2005,GB17691-2018国Ⅵ |
||
发动机型号 |
发动机生产企业 |
排量(ml) |
功率(Kw) |
B6.2NS6B210 D4.5NS6B220 D4.0NS6B195 YCS04200-68 CY4SK761 B6.2NS6B230 YCY30165-60 |
东风康明斯发动机有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司 广西玉柴机器股份有限公司 东风朝阳朝柴动力有限公司 东风康明斯发动机有限公司 广西玉柴机器股份有限公司 |
6200 4500 4000 4156 4087 6200 2970 |
154 162 143 147 145 169 121 |
