国四东风153高空作业车(22米)底盘配置:

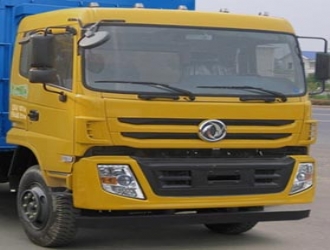

1、东风G型平头驾驶室,国四玉柴160马力(型号:YC4E160-42),轴距:3950mm,9.00-20尼龙胎,5档变速箱,2.8吨前桥,8吨后桥,9/11+8弹簧片数,
2、东风G型平头驾驶室,国四玉柴170马力(型号:ISB170-40)发动机,轴距:3950mm,9.00-20轮胎,陕齿小八档,3.6吨前桥,9吨后桥,9/11+8弹簧片数,
3、东风G型平头驾驶室,国四玉柴190马力(型号:ISB190-40)发动机,轴距:4700mm,10.00-20轮胎,陕齿小八档,5吨前桥,10吨后桥,9/11+8弹簧片数,

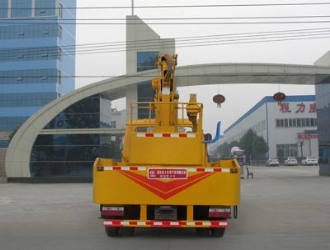

国四东风153高空作业车(22米)上装配置:采用三节折臂,带高空作业工作斗,载重量200kg。随车安装手动控制操作系统,上下可操作,工作斗中带操纵装置,360度全方位旋转,安装手油门,可在工作斗中操控升降、旋转。采用国产名牌换向阀及液压油缸,换向平衡,操作灵活方便,支腿与工作臂互锁,防止误操作过位。因作业高度22米,为安全考虑安装四个液压伸出式支腿,(16米以下为固定支腿)以保证整车在操作时的稳定性与安全性,第一节臂带前吊钩,吊钩可起重1吨货物。
产品主要技术参数 | |||
产品名称: | CLW5101JGKT4型高空作业车 | 外型尺寸: | 9200,8530X2480X3610(mm) |
底盘型号: | EQ1168VFJ1 | 货厢尺寸: | XX (mm) |
总质量: | 10080(Kg) | 接近/离去角: | 23/14,20/14,23/13,20/13(°) |
额定质量: | (Kg) | 前悬后悬: | 1250/2050,1450/2050,1250/2130,1450/2130(mm) |
整备质量: | 9885(Kg) | 最高车速: | 90(km/h) |
整车备注: | 该车吊臂前伸为1200mm; 整车长(mm)/轴距(mm) /前悬(mm)/ 后悬(mm)/接近角(°)/ 离去角(°)对应为:9200/4700/1250/2050/23/14, 8530/3950/1250/2130/23/13。随底盘选装新款驾驶室时; 该车吊臂前伸为1000mm, 整车长(mm)/轴距(mm) /前悬(mm)/ 后悬(mm)/接近角(°)/ 离去角(°)对应为:9200/4700/1450/2050/20/14, 8530/3950/1450/2130/20/13。防护材料:Q235A碳钢,连接方式:左右侧面与副梁、侧围板焊接连接,后下部防护与车架采用焊接连接,后部防护断面尺寸(mm):100×50×5,后部防护离地高度(mm):480。 |
底盘参数参数 | |||
底盘型号: | EQ1168VFJ1 | 燃料种类: | 柴油 |
轴数: | 2 | 前轮距: | 1920,1960(mm) |
轴距: | 3800,3950,4200,4500,4700,5100 | 后轮距: | 1860(mm) |
驾驶室乘人数: | 3 | 弹簧片数: | 9/10+8 |
轮胎数: | 6 | 轴荷: | 5950/9950 |
轮胎规格: | 9.00-20,9.00R20,10.00-20,10.00R20 | ||
排放标准: | GB3847-2005,GB17691-2005国IV |
发动机参数 | |||
发动机: | 发动机生产企业: | 排量(ml): | 功率(kw): |
YC6J180-46 YC6J160-46 ISB170 40 ISB190 40 |
广西玉柴机器股份有限公司 广西玉柴机器股份有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司 |
6494 6494 5900 5900 |
132 118 125 140 |
