江铃凯运双排座高空作业车14-16米,底盘采用江铃凯运双排座双排驾驶室,700钢丝胎,油刹,五档箱,前桥1.5吨,后桥3吨,带排气制动 ,发动机型号:JX493ZLQ4功率80KW,
江铃凯运双排座高空作业车我公司生产的高空作业车主要用于:电力、市政、路灯、公安交警、公路交通、园林环卫、机场铁路、网通电信、工矿企业、媒体广告、军用域,可根据你的要求选配不同高度的高空作业车,更多详细配置参数,图片,报价请拨打厂家免费咨询热线:159-9790-3099。
工作原理:利用底盘发动机将动力通过取力器传递给液压泵。液压油从油箱经过粗滤器吸入油泵,泵输出的压力油再经过精滤器进入工作回路。工作装置的动作,如支腿的伸缩、举升机构的升降、转台的回转等都通过相应的换向阀控制对应的液压工作装置实现的。不工作时,液压油通过卸荷回路直接回到油箱。
结构特点:
1、副车架副底架是高空作业车基础部分,固定在汽车大梁上。
2、副底架后部有一个水平伸缩的稳定器,前、后部左右各有一个可垂直伸缩的支腿,中部装有中心回转头,回转支承、左前部装有支腿操纵阀。高空作业时,副底架起到平衡、稳定、连接上下车的作用。
3、工作臂工作臂由上折臂和主臂及平衡机构组成。工作时主臂与水平最大夹角70°,上折臂与主臂最大夹角140°。平衡机构起到带动臂及工作斗在工作时的平衡作用。
4、中心旋转接头中心旋转接头是一种液压组件,即将油泵排出的压力油从下车固定部分递到上车运动部分。接头旋转芯固定在底架上,接头体的外筒与转台连接,中心旋转接头有三管道,三个进油,三个出油。各油道间用密封圈分隔。接头上带有电极,以保证上车回转进程中油路和电路的畅通。
5、支腿双向液压锁支腿锁是支腿油缸的安全保护装置,其作用是:保证支腿放下后不会自行收缩;防止支腿工作时液压或气动管路发生泄露故障而出现“软腿”,使支腿失去作用,造成严重事故。上装配置液压360°全回转,三节折叠臂,单液压举升缸,带双向平衡阀。电控操作举升臂。带1吨可伸缩式吊钩,四支液压油缸可调试支腿带双向液压锁(支腿操作为手动操作,可单独控制。),带1吨可伸缩式吊钩,左右带警示灯。尾部贴“随时停车”标志。油漆:工程黄,贴反光条。
产品主要技术参数 | |||
产品名称: | CLW5051JGKJ4型高空作业车 | 外型尺寸: | 7300X2000X3100(mm) |
底盘型号: | JX1061TSGA24 | 货厢尺寸: | XX (mm) |
总质量: | 5390(Kg) | 接近/离去角: | 27/10(°) |
额定质量: | (Kg) | 前悬后悬: | 1065/2075(mm) |
整备质量: | 5065,5000(Kg) | 最高车速: | 105(km/h) |

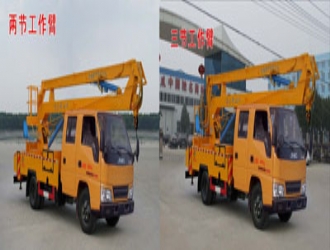

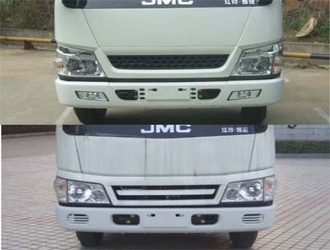

整车备注: | 该车前伸为800mm。随底盘选装前照灯,前雾灯,前位灯,前转向灯,前脸,后组合尾灯; 随底盘选装的后组合尾灯仅型号与生产厂家不同,安装位置及外观,尺寸完全一样。选装外后视镜,组合尾灯。选装二节工作臂时,作业高度为12米; 选装三节工作臂时,作业高度为16米。防护材料:Q235A碳钢,连接方式:左右侧面及后下部防护均采用焊接连接,后部防护断面尺寸(mm):170×50×5,后部防护离地高度(mm):370。 |
底盘参数参数 | |||
底盘型号: | JX1061TSGA24 | 燃料种类: | 柴油 |
轴数: | 2 | 前轮距: | 1385(mm) |
轴距: | 3360 | 后轮距: | 1425(mm) |
驾驶室乘人数: | 2+3,3+3 | 弹簧片数: | 7/5+5 |
轮胎数: | 6 | 轴荷: | 1995/3940 |
轮胎规格: | 7.00R16LT | ||
排放标准: | GB17691-2005国Ⅳ,GB3847-2005 |
发动机参数 | |||
发动机: | 发动机生产企业: | 排量(ml): | 功率(kw): |
JX493ZLQ4 | 江铃汽车股份有限公司 | 2771 | 80 |
