国四18-22米东风天锦高空作业车配置:
1、底盘配置: 东风天锦D530平头一排半平顶驾驶室,4×2驱动,国四康明斯ISB180-40电控共轨发动机,轴距5000mm,东风6档DF6S900变速箱,4.5T前桥,9T单级减速后桥,250mm双层(7+4)大梁,900R20钢丝胎。原厂ABS、行车记录仪、手动门窗、带空调。
2、上装配置: 采用三节折臂,带高空作业工作斗,载重量200kg。随车安装手动控制操作系统,上下可操作,工作斗中带操纵装置,360度全方位旋转,安装手油门,可在工作斗中操控升降、旋转。采用国产名牌换向阀及液压油缸,换向平衡,操作灵活方便,支腿与工作臂互锁,防止误操作过位。因作业高度20米,为安全考虑安装四个液压伸出式支腿,(16米以下为固定支腿)以保证整车在操作时的稳定性与安全性,第一节臂带前吊钩,吊钩可起重1吨货物。
3、高空作业车 工作高度 20m-22m专用性能参数 最大作业幅度 12m 工作斗额定载荷 200kg 工作斗容纳人数 2人 回转角度 360度 回转速度 0—2r/min 吊钩起吊 1000kg 液压支腿 4个
产品主要技术参数 | |||
产品名称: | CLW5110JGKZD4型高空作业车 | 外型尺寸: | 10100X2500X3800(mm) |
底盘型号: | DFL1120B13 | 货厢尺寸: | XX (mm) |
总质量: | 11050(Kg) | 接近/离去角: | 20/10,20/12(°) |
额定质量: | (Kg) | 前悬后悬: | 1430/2860,1430/2560(mm) |
整备质量: | 10855(Kg) | 最高车速: | 90(km/h) |

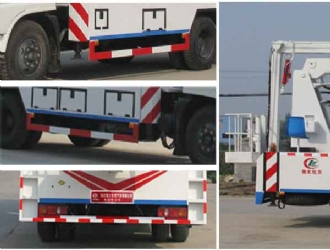

整车备注: | 该车前伸为400mm,后伸为710mm;后悬(mm)2860,2560与轴距(mm)4700,5000一一对应。防护材料:Q235A碳钢,连接方式:左右侧面及后下部防护均采用焊接连接,后部防护断面尺寸(mm):100×50,后部防护离地高度(mm):495。 |
底盘参数参数 | |||
底盘型号: | DFL1120B13 | 燃料种类: | 柴油 |
轴数: | 2 | 前轮距: | 1880(mm) |
轴距: | 4700,5000 | 后轮距: | 1800(mm) |
驾驶室乘人数: | 3 | 弹簧片数: | 7/9+6 |
轮胎数: | 6 | 轴荷: | 4400/8095 |
轮胎规格: | 9.00-20,9.00R20,255/70R22.5 | ||
排放标准: | GB3847-2005,GB17691-2005国Ⅳ |
发动机参数 | |||
发动机: | 发动机生产企业: | 排量(ml): | 功率(kw): |
ISDe180 40 ISDe160 40 ISDe185 40 EQH160-40 EQH180-40 ISB180 40 |
东风康明斯发动机有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司 东风汽车有限公司 东风汽车有限公司 东风康明斯发动机有限公司 |
4500 4500 6700 4752 4752 5900 |
132 118 136 118 132 132 |
