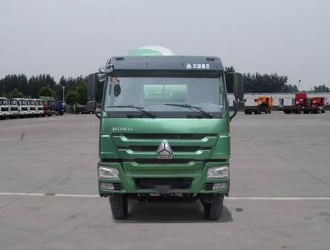

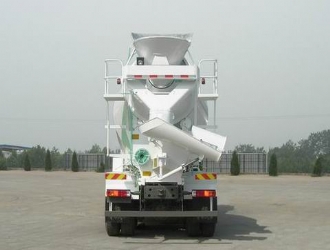

国四重汽豪沃14方、15方、16方水泥搅拌车主要由底架、搅拌筒、传动系统(驱动装置)、液压驱动系统、加水系统、装(进)料及卸出料系统、卸料溜槽、操作平台、操纵系统及防护设备组成。底盘型号:ZZ1317N3667D1轴距1800+3600+1350mm,
搅拌筒:该车型所采用的搅拌筒形式是一种应用较为普遍的结构形式,搅拌筒采用梨形结构,其清洗用水和运输过程中视需要补充加入的拌合水,均由搅拌筒头部进料口处注入筒内。
传动系统:该搅拌筒的驱动方式为以发动机为动力源,由发动机后端的取力器取力,通过传动轴传递到变量柱塞液压泵,经定量柱塞油马达,再通过减速机带动搅拌筒转动。搅拌筒的进出料系统(装料和卸料机构):是辅助搅拌筒工作的重要装置。
操纵系统:是整个搅拌车的控制部件,操纵面板上开有“工字形”槽,是操纵杆的活动空间;并且后半部的槽上开有限位孔,用来固定操纵杆的位置。该操纵系统通过汽车尾部的左右两个操纵杆来控制搅拌筒的正、反转和转速,从而来完成进出料以及搅拌动作。
供水系统:混凝土搅拌车的供水系统主要用来清洗搅拌装置。该车型的供水系统共有两种型式,一种是离心水泵供水系统;一种是压力水箱供水系统,可供用户选装。
产品主要技术参数 | |||
产品名称: | ZZ5317GJBN3667D1型混凝土搅拌运输车 | 外型尺寸: | 10820,11140,11850X2496X3980(mm) |
底盘型号: | ZZ1317N3667D1 | 货厢尺寸: | XX (mm) |
总质量: | 31000(Kg) | 接近/离去角: | 19/24,19/13,19/9(°) |
额定质量: | 14320,12450(Kg) | 前悬后悬: | 1500/2570,1500/2890,1500/3375(mm) |
整备质量: | 16550,18420(Kg) | 最高车速: | 80(km/h) |
整车备注: | 该车罐体搅拌容积为6.7立方米和5.8立方米。侧面防护装置所用材料材质为Q235A,连接方式为螺栓连接;后部防护装置所用材料材质为Q235A,连接方式为螺栓连接,断面尺寸为100mm×100mm,离地高度为530mm。罐体搅拌容积、额定载质量与整备质量参数一一对应。底盘轴距参数为1800+3600+1350mm时, 整车车长为10820mm,11140mm、后悬为2570mm,2890mm和离去角为24°,13°; 底盘轴距参数为1800+3825+1350mm时, 整车车长为11850mm、后悬为3375mm和离去角为9°。选装D12.34-40和D12.38-40发动机时,燃油箱等部件置于车辆右侧。ABS系统型号为4460046300,生产企业为威伯科汽车控制系统(中国)有限公司。发动机D10.34-40对应油耗申报值41.4L/100km,发动机D10.38-40对应油耗申报值41.8L/100km,发动机D12.34-40对应油耗申报值41.5L/100km,发动机D12.38-40对应油耗申报值42.0L/100km。安装具有卫星定位功能的行驶记录仪。 |
底盘参数参数 | |||
底盘型号: | ZZ1317N3667D1 | 燃料种类: | 柴油 |
轴数: | 4 | 前轮距: | 2022/2022,2041/2041(mm) |
轴距: | 1800+3600+1350,1800+3825+1350 | 后轮距: | 1830/1830(mm) |
驾驶室乘人数: | 2 | 弹簧片数: | 4/4/-,4/4/12,11/11/-,11/11/12 |
轮胎数: | 12 | 轴荷: | 6500/7000/17500(并装双轴) |
轮胎规格: | 11.00-20,11.00R20,12.00-20 16PR,12.00R20 16PR | ||
排放标准: | GB17691-2005国Ⅳ,GB3847-2005 |
发动机参数 | |||
发动机: | 发动机生产企业: | 排量(ml): | 功率(kw): |
D10.34-40 D10.38-40 D12.34-40 D12.38-40 |
中国重型汽车集团有限公司 中国重型汽车集团有限公司 中国重型汽车集团有限公司 中国重型汽车集团有限公司 |
9726 9726 11596 11596 |
249 276 249 279 |
