直臂式随车吊与折臂式随车吊区别及特点

直臂式随车吊与折臂式随车吊区别及特点：

随车吊是由随车起重机和底盘组合在一起的一种运输车辆。是由起重臂、转台、机架、支腿等部分组成。通过变幅、伸缩、回转、卷扬等机构的动作来实现随车吊的机械动作，通过不同动作的组合实现起重作业。随车吊一种集起重、运输为一体的新型高效起重运输装备, 以其快速、灵活、高效、便捷以及装卸、运输合二为一的优势被越来越多的用户认识并接受。

随车吊又分为两种不同吊臂形势的随车吊，即折臂式随车吊和直臂式随车吊，下面程力专用汽车股份有限公司销售部为大家分别讲讲直臂式随车吊与折臂式随车吊结构特点：

一、直臂式随车吊结构特点介绍：

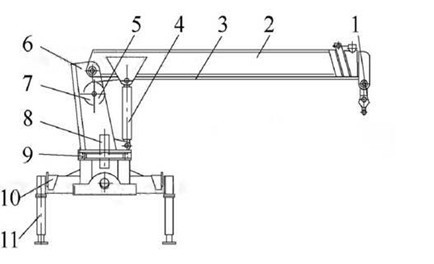

             图1　直臂式随车吊

1.吊钩　2.吊臂总成　3.钢丝绳　4.变幅液压缸 5.卷筒机构　6.立柱　7.旋转接头　8.回转支承 9.横梁组　10.支腿机构及控制系统

    直臂式随车吊是吊臂以下部分横置在汽车驾驶室与汽车车厢之间, 吊臂纵置车厢之上。直臂式随车吊车厢中货物不能超过吊臂高度。

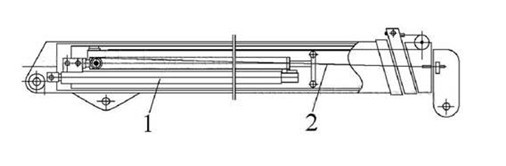

               图2　直臂式随车吊的吊臂结构示意图

    直臂式随车吊吊臂通常由固定臂和几节伸缩臂组成,吊臂结构见图2。只有2节或1节伸缩臂的吊臂,伸缩臂的伸出与缩回靠液压缸推动, 多节伸缩臂的伸出与缩回依靠装在吊臂内部的液压缸和钢丝绳共同作用, 前2节伸缩臂依次伸出和缩回, 通过钢丝绳牵引的伸缩臂同时伸出和缩回。

    直臂式随车吊吊臂长, 液压缸行程长, 较折臂式随车吊的加工难度大, 成本高。

    直臂式随车吊吊臂伸缩液压缸装在吊臂内部,出现同样故障时, 须将吊臂拆出, 液压缸拆出，工作量很大, 十分麻烦。对于大吨位的随车吊伸缩臂节数多, 重量大, 维修难度更大。

    直臂式随车吊吊重物时, 卷筒正转收绳, 吊钩上升。卷筒反转放绳, 吊钩下降。卷筒的转动是由液压马达通过卷扬箱驱动。

   直臂式随车吊的回转运动是由回转箱输出轴上的小齿轮带动回转支承外圈的大齿轮转动实现。回转支承的外圈与立柱接盘固定在一起, 内圈安装在横梁接盘上, 回转箱由液压马达驱动。随车吊可以连续转动, 随车吊连续转动时, 需要解决上部旋转部分油路与下部固定部分油路的连接问题, 旋转接头体能很好地解决这个问题。

   折臂式随车吊折叠状态时, 要求随车吊总宽度不能超过汽车的宽度, 所以一般横梁为偏心结构,即随车吊的回转中心和汽车的中心不一致。直臂式随车吊回转中心和汽车中心是一致的。

   折臂式随车吊横梁结构较直臂式随车吊横梁复杂, 加工难度大, 折臂式随车吊横梁需要加工的部位有回转液压缸连接法兰及螺栓连结孔(2端) 、立柱齿轮上下轴套安装孔、端面轴承安装面等。直臂式随车吊横梁主要需要加工的部位有回转支承安装面和安装孔。

直臂式随车吊液压系统所用油泵为齿轮泵,而折臂式随车吊所用油泵必须为压力高的柱塞泵。

折臂随车吊结构特点

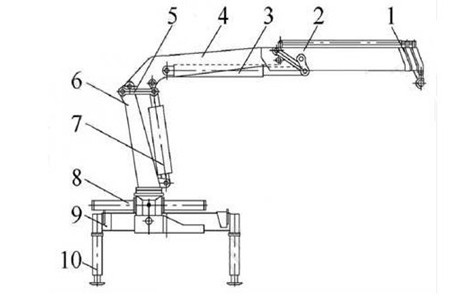

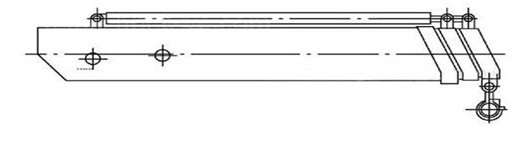

图1　折臂式随车吊展开状态 1.吊钩　2.吊臂总成　3.折叠液压缸　4.主臂  5.连杆　6.立柱　7.变幅液压缸 8.回转液压缸 9.横梁组10.支腿机构及控制系统                                                                                                                                                       图2　折臂式随车吊折叠状态                                                         图4　折臂式随车吊的吊臂结构示意图 折臂式随车吊吊臂通常由两部分组成(小吨位随车起重机结构简单有所不同) 主臂和吊臂, 主臂和吊臂通过转轴和折叠液压缸联结在一起, 折叠液压缸的作用是使吊臂绕主臂转动, 吊臂通常由固定臂和几节伸缩臂组成, 折臂式随车吊吊臂结构见图4。 折臂式随车吊吊臂由两部分组成所以吊臂较短, 相应液压缸行程就短, 加工难度小。 折臂式随车吊吊臂伸缩液压缸安装在吊臂外部, 出现故障时(比如液压缸接头漏油等) 容易维修。 折臂式随车吊吊重物时, 变幅液压缸活塞杆缩回, 折臂式随车吊吊臂顺时针转动, 吊钩下降, 吊起重物, 变幅液压缸活塞杆伸出, 吊臂逆时针转动, 重物提升。 折臂式随车吊的回转运动由回转液压缸上的齿条带动立柱下端的齿轮转动实现, 转动角度由液压缸行程决定, 所以折臂式随车吊不能连续回转,一般情况下折臂式随车吊回转的最大角度是360°。 折臂式随车吊折叠状态时, 要求随车吊总宽度不能超过汽车的宽度, 所以一般横梁为偏心结构,即随车吊的回转中心和汽车的中心不一致。 折臂式随车吊横梁结构较直臂吊横梁复杂, 加工难度大, 折臂式随车吊横梁需要加工的部位有回转液压缸连接法兰及螺栓连结孔(2端) 、立柱齿轮上下轴套安装孔、端面轴承安装面等。 折臂式随车吊液压系统压力比直臂式随车吊压力高。为了降低变幅缸压力, 常采用连杆机构。直臂式随车吊液压系统所用油泵为齿轮泵,而折臂式随车吊所用油泵必须为压力高的柱塞泵。 另外 直臂式随车吊稳定性好，卷扬机提升；折臂式随车吊是液压提升，速度快不占位置。
