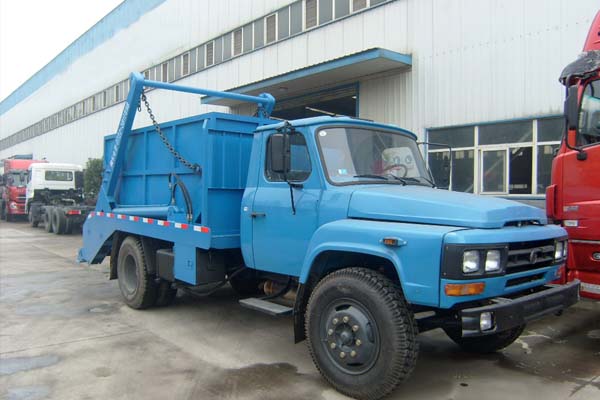

程力汽车生产销售摆臂式垃圾车远销海内外其特点采用东风、解放等底盘加装统一配套液压举升总成,通过左右两臂装运全国统一摆臂式垃圾斗,可一车多斗,带自卸功能,达到安全稳定,性能可靠。垃圾斗厢体分为按摆臂式和地坑地面两用式配置不同形式的垃圾斗。可加装密封盖,防止泄露飞扬污染,以适应不同环境使用要求 采用国内领先技术及军工企业配件,质量可靠,可由生产厂家为用户提供垃圾斗图纸,协助用户设计垃圾。
摆臂式垃圾车广泛适用与城市街道学校垃圾处理,适用全国通用垃圾斗,可一车配多个垃圾斗,各个垃圾点放置多个垃圾斗,带自卸功能,液压操作,主要有两种:一种是地面式摆臂垃圾车,一种是地坑式摆臂垃圾车。垃圾斗种类有: 梯形斗、船形斗、方形斗、密封斗等。
其工作原理,结合国内外同类环卫垃圾车的先进技术设计,充分运用液压技术,使整车设计结构合理,性能优良,操作灵活简便。
第一、摆臂垃圾车整个操作系统由取力器、油泵、手动多路换向阀、单向液压锁、平衡阀、油管、油箱等组成,整个系统由汽车变速箱、取力器提供动力,手动多路换向阀操纵支腿油缸、摆臂油缸作伸缩运动。

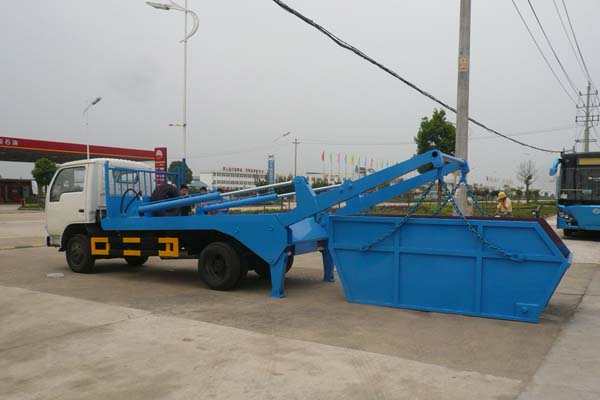

第二、摆臂垃圾车摆臂机构由钢板组成箱形结构件。其主要功能是由多路阀操纵油缸驱动摆臂绕轴作旋转运动,其旋转角度为145°,由此可提升垃圾料斗,以及对垃圾料斗作倾翻运动。

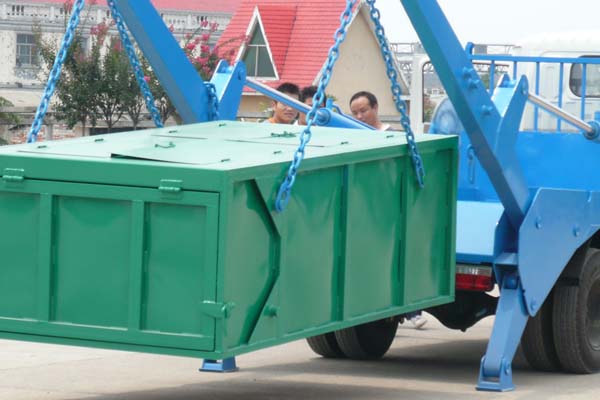

第三、摆臂垃圾车垃圾斗是一种用来装运垃圾的车箱。该摆臂垃圾车箱是在车箱的上顶盖两侧设置有两只供上顶盖开、闭的伸缩油缸,并让提升垃圾桶的提升杆与上顶盖一起联动。
第四、摆臂垃圾车操作系统油泵排量大小可由手动油门在车下作调控,手动换向阀手柄控制阀杆行程从而控制油缸活塞杆运动速度,系统压力可由安全溢流阀设定,系统超过设定压力将由安全溢流阀溢流。
第五、摆臂垃圾车摆臂一次工作循环时间60S,垃圾斗与车身分开,完成一车与多斗循环运用,极大的降低了市政环卫的本钱。摆臂式垃圾车配置的液压缸为1680毫米/缸径125毫米;摆臂行程为:空载平支3740毫米,支起工作状态垂直高达3890毫米。
