湖北程力高空作业车操作步骤:

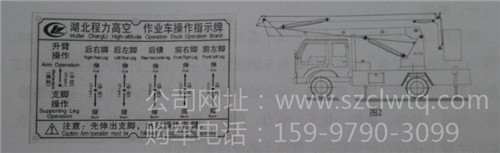

步骤1、根据如下指示牌先伸出后横,然后伸出后左右脚及前左右脚(如图2)
湖北程力高空作业车升臂操作指示牌
步骤2、按住上述操作指示牌的“升臂操作”换向阀向里推,然后准备操作各臂;
步骤3、操作各臂时分为站臂操作和吊栏操作

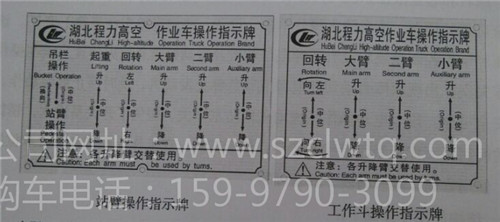

湖北程力高空作业车吊栏及回转操作指示牌

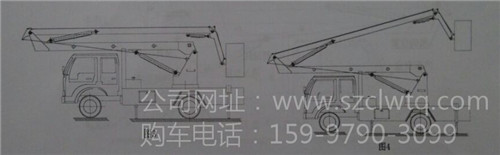

步骤4、操作各臂时最先升小臂举升一定角度,如图3:
湖北程力高空作业车操作各臂时最先升小臂举升一定角度图解
步骤5、然后将二臂举升一定角度,如图4:

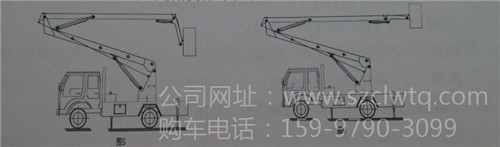

步骤6、再将大臂举升一定角度,如图5:
湖北程力高空作业车操作伸展大臂举升一定角度图解
步骤7、将小臂油缸伸出到最大高度,如图6
步骤8、接着再将二臂举升一定角度,如图7:
湖北程力高空作业车将二臂举升一定角度如图
步骤9、再将大臂油缸举升到最大高度,如图8
步骤10、最后将二臂举升到最大高度(此时已达到高空作业的最大高度),如图9
湖北程力高空作业车二臂举升到最大高度(此时已达到高空作业最大高度)如图
步骤11、下降时先下降二臂至图8位置;
步骤12、接着下降大臂至图7位置
步骤13、再下降二臂至图6位置
步骤14、再下降大臂至图4位置
步骤15、下降二臂部至图3位置
步骤16,最后下降小臂至初始位置,如图2

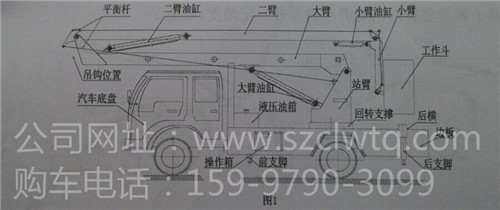

以上是湖北程力高空作业车操作步骤及简图,程力高空作业车结构简图如下图:
湖北程力高空作业车结构简图如上图
