东风多利卡摆臂式垃圾车适用全国通用垃圾斗,带自卸功能,液压操作,垃圾斗可自吊上吊下,摆臂一次工作循环时间:60S。该车的特点是货斗与车体分开,能实现一台车与多个货斗联合作业,循环运输,充分提高了车辆的运输能力,特别适用于短途运输,如环卫部门对城镇垃圾的清理、运输等。
东风多利卡摆臂式垃圾车料斗:料斗是金属焊接件,有敞开和密封两种形式。当散装货物装入料斗后,挂上吊链,通过操作摆臂可将料斗吊上车。卸料时操作摆臂将料斗吊起,落地后取下一端的吊链可操作料斗卸料。料斗的最大倾翻角可达86°。

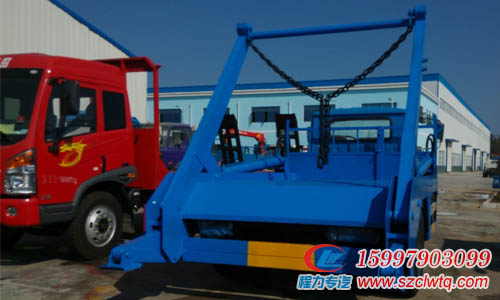

东风多利卡摆臂式垃圾车图片
东风多利卡摆臂式垃圾车液压操作系统:由油箱、油泵、多路换向阀、液压缸、平衡阀、液压锁、滤油器和管路等组成。,整个系统由汽车变速箱、取力器提供动力,手动多路换向阀操纵支腿油缸、摆臂油缸作伸缩运动。本系统油泵排量大小可由手动油门在车下作调控,手动换向阀手柄控制阀杆行程从而控制油缸活塞杆运动速度,系统压力可由安全溢流阀设定,系统超过设定压力将由安全溢流阀溢流。 操作系统: 通过该系统实现各项功能的转换。在操作多路换向阀前应挂上取力器带动油泵工作。通过操纵多路换向阀的手柄可完成支腿的伸缩和装料、卸料工作。通过操作在多路换向阀旁的油门手柄,可控制发动机的转速,从而调节系统的流量改变机构的工作速度。 东风多利卡摆臂式垃圾车充分运用液压技术,使整车设计结构合理,性能优良,操作灵活简便。
摆臂式垃圾车图片
一、东风多利卡摆臂垃圾车整个操作系统由取力器、油泵、手动多路换向阀、单向液压锁、平衡阀、油管、油箱等组成,整个系统由汽车变速箱、取力器提供动力,手动多路换向阀操纵支腿油缸、摆臂油缸作伸缩运动。
二、东风多利卡摆臂垃圾车摆臂机构由钢板组成箱形结构件。其主要功能是由多路阀操纵油缸驱动摆臂绕轴作旋转运动,其旋转角度为145°,由此可提升垃圾料斗,以及对垃圾料斗作倾翻运动。
三、东风多利卡摆臂垃圾车垃圾斗是一种用来装运垃圾的车箱。该摆臂垃圾车箱是在车箱的上顶盖两侧设置有两只供上顶盖开、闭的伸缩油缸,并让提升垃圾桶的提升杆与上顶盖一起联动。
四、东风多利卡摆臂垃圾车操作系统油泵排量大小可由手动油门在车下作调控,手动换向阀手柄控制阀杆行程从而控制油缸活塞杆运动速度,系统压力可由安全溢流阀设定,系统超过设定压力将由安全溢流阀溢流。
五、东风多利卡摆臂垃圾车摆臂一次工作循环时间60S,垃圾斗与车身分开,完成一车与多斗循环运用,极大的降低了市政环卫的本钱。摆臂式垃圾车配置的液压缸为1680毫米/缸径125毫米;摆臂行程为:空载平支3740毫米,支起工作状态垂直高达3890毫米。
