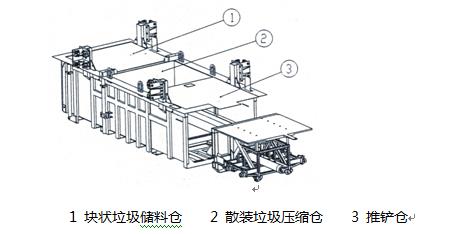

2、垃圾箱
主要由垃圾箱体、前门、中门、油缸、推铲等组成。
垃圾箱安装在压缩机下方的地坑中,箱体两侧装有导向滑块组,以四立信为导轨上下移动。每个导向滑块均可单独调整定位,上下导向滑块有一定跨距,消除垃圾箱在卸料装车时可能产生的偏转。提门油缸控制前门、中门的开启和关闭。推铲在推铲油缸的作用下沿垃圾箱侧面的导轨移动完成垃圾的移位和卸料。
3、液压系统
工作机构液压系统由双联叶片泵、先导式电磁卸荷阀、先导式电磁溢流阀、电磁换向阀、电磁阀组、安全钩油缸、前门油缸、中门油缸、插销油缸、推铲油缸、平衡阀、上下缩油缸、下压缩油缸、液动换向阀等组成
4、电气操作控制系统
电气操作控制系统主要分成二个大的控制部分:
1)电机控制部分:
该部分主要控制液压泵站的动力电机,电机为18.5KW, 380V的交流电机,该控制部分主要包括电机起动,停止及保护。
