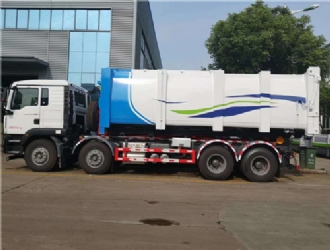

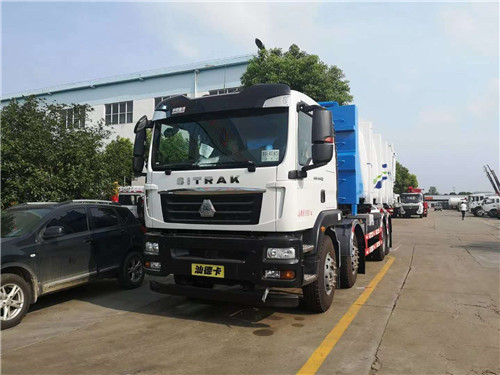

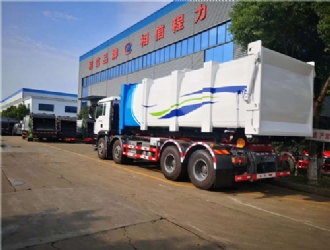

国六重汽汕德卡前四后八25方车厢可卸式垃圾车所匹配的垃圾箱为移动式水平压缩垃圾箱,底部装有二个脚轮及锁紧装置,前部设有吊环,可被吊装或卸离车体。拉臂钩安装在汽车底盘上,用于吊装、卸离垃圾箱或倾卸垃圾。它主要由钩臂、钩臂架、副梁和液压油缸等组成。副梁主要用于与底盘固定和支撑垃圾箱,并作为其它部分的安装连接架。拉臂、钩臂架主要用于吊装、卸离垃圾箱和倾卸垃圾。
液压油缸为各动作的驱动部件。液压系统的作用是用于实现垃圾箱的吊装、卸离和倾卸垃圾。在钩臂控制油路中加装了平衡阀,使两支油缸的举升力均匀一致,并保持两支油缸的运动速度同步。同时可使运动状态保持于任何位置而不会下沉,使运动可靠安全。在锁紧控制油路中,还加装了液压锁,控制油缸在运输过程中的振动,使锁紧机构工作安全可靠。液压系统采用手动+电控多路换向阀,可在在驾驶室内和车侧操控系统工作。
【主要技术参数】 |
|||
产品商标 |
程力牌 |
公告批次 |
335 |
产品名称 |
CL5310ZXXJH6型车厢可卸式垃圾车 |
产品号 |
APG426KB03G |
总质量(Kg) |
31000 |
罐体容积(m3) |
|
额定载质量(Kg) |
18205,18270 |
外形尺寸(mm) |
9650,9675,10050,10075,10250,10275,10450,10475×2550×3130 |
整备质量(Kg) |
12600 |
货厢尺寸(mm) |
×× |
额定载客(人) |
|
准拖挂车总质量(Kg) |
|
驾驶室准乘人数(人) |
3,2 |
载质量利用系数 |
|
接近角/离去角(°) |
16/19 |
前悬/后悬(mm) |
1450/1250 |
轴数 |
4 |
轴距(mm) |
1800+3775+1400,1800+3800+1350,1800+4175+1400,1800+4200+1350,1800+4375+1400,1800+4400+1350,1800+4575+1400,1800+4600+1350,1800+3025+1400,1800+3050+1350,1800+3575+1400,1800+3600+1350,1800+3200+1350 |
轴荷(Kg) |
6500/7000/17500(二轴组) |
最高车速(Km/h) |
89 |
其它 |
1.车长=前悬+轴距(二轴组)+后悬对应关系为(mm):9650=1450+1800+3800+1350+1250,9675=1450+1800+3775+1400+1250,10050=1450+1800+4200+1350+1250,10075=1450+1800+4175+1400+1250,10250=1450+1800+4400+1350+1250,10275=1450+1800+4375+1400+1250,10450=1450+1800+4600+1350+1250,10475=1450+1800+4575+1400+1250;2.防护材料:Q235A碳钢,连接方式:左右侧面及后下部防护均采用焊接连接,后部防护断面尺寸(宽×高):50mm×120mm,后部防护离地高度(mm):430;3.AB安装具有卫星定位功能的行驶记录仪;4,ABS系统控制器生产企业/型号为威伯科(上海)管理有限公司/4460046300;5,随底盘选装驾驶室,该车用于垃圾的收集清运,主要专用装置为勾臂系统;6.发动机与油耗值(L/100km)对应关系:MC07.31-60/37.2,MC07.34-60/37.2,WP8.350E61/37.2 |
||
【底盘技术参数】 |
|||
底盘型号 |
ZZ5316XXYN466GF1 |
底盘名称 |
厢式运输车底盘(二类) |
商标名称 |
汕德卡牌 |
生产企业 |
中国重汽集团济南商用车有限公司 |
外形尺寸(mm) |
10890,11300,11550,11810,9550,10600,9700×2496×2850,3035,3335 |
轮胎数 |
12 |
接近角/离去角(°) |
16/19 |
轮胎规格 |
295/80R22.5 18PR,12R22.5 18PR,11.00R20 18PR |
钢板弹簧片数 |
2/2/4,2/2/5,3/3/4,3/3/5,3/3/10,11/11/10,2/2/-/-,3/3/-/-,11/11/12 |
前轮距(mm) |
2015/2015,2035/2035 |
燃料种类 |
柴油 |
后轮距(mm) |
1850/1850 |
排放标准 |
GB17691-2018国Ⅵ |
||
发动机型号 |
发动机生产企业 |
排量(ml) |
功率(Kw) |
MC07.31-60 MC07.34-60 MC07.33-60 WP8.350E61 MC07H.29-60 MC07H.33-60 MC07H.35-60 WP7.300E61 |
中国重型汽车集团有限公司 中国重型汽车集团有限公司 中国重型汽车集团有限公司 潍柴动力股份有限公司 中国重型汽车集团有限公司 中国重型汽车集团有限公司 中国重型汽车集团有限公司 潍柴动力股份有限公司 |
6870 6870 6870 7800 7360 7360 7360 7470 |
228 251 240 257 213 240 257 220 |
