产品主要技术参数 | |||

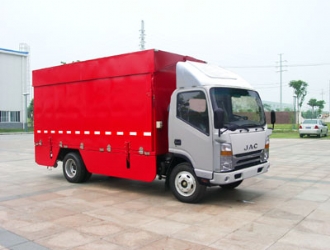

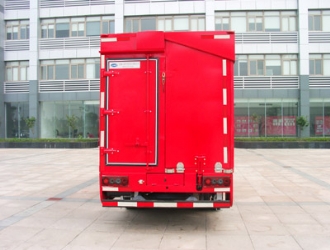

产品名称: | HFC5040XWTL3K2T型舞台车 | 外型尺寸: | 5995X1940X2900(mm) |
底盘型号: | HFC1042L3K4T | 货厢尺寸: | 4100X1810X1850 (mm) |
总质量: | 4385(Kg) | 接近/离去角: | 24/15(°) |
额定质量: | 490(Kg) | 前悬后悬: | 1105/1530(mm) |
整备质量: | 3765(Kg) | 最高车速: | 98(km/h) |
整车备注: | 1.车厢顶棚封闭,并采用衍架结构,可升降,车厢一侧板和后部侧板可展开,与顶棚形成整车舞台顶棚;活动舞台台板可折叠于车厢内,通过展开装置展开后与固定舞台台面形成整车舞台台面;2.侧面及后下部防护装置材料为Q235,连接方式为螺栓连接,后部防护装置断面尺寸(长×宽):120mm×60mm,离地高度为320mm |
底盘参数参数 | |||
底盘型号: | HFC1042L3K4T | 燃料种类: | 柴油 |
轴数: | 2 | 前轮距: | 1440(mm) |
轴距: | 3360 | 后轮距: | 1425(mm) |
驾驶室乘人数: | 2 | 弹簧片数: | 7/4+5,8/4+5 |
轮胎数: | 6 | 轴荷: | 1620/2875 |
轮胎规格: | 7.00-16,7.00R16,6.50-16,6.50R16 | ||
排放标准: | GB17691-2005国Ⅲ,GB3847-2005 |
发动机参数 | |||
发动机: | 发动机生产企业: | 排量(ml): | 功率(kw): |
HFC4DA1-2B2 HFC4DA1-1B |
安徽江淮汽车股份有限公司 安徽江淮汽车股份有限公司 |
2771 2771 |
88 80 |
专用车性能 | |||
1.车厢顶棚封闭,并采用衍架结构,可升降,车厢一侧板和后部侧板可展开,与顶棚形成整车舞台顶棚;活动舞台台板可折叠于车厢内,通过展开装置展开后与固定舞台台面形成整车舞台台面;2.侧面及后下部防护装置材料为Q235,连接方式为螺栓连接,后部防护装置断面尺寸(长×宽):120mm×60mm,离地高度为320mm
|
|||
舞台车基础结构: 1) 舞台车框架:方管钢结构,便于牢固焊接。 2) 外部蒙板(两侧、前后):彩钢板 3) 外部蒙板(顶板):彩钢板 4) 内部蒙板:防腐PVC板 5) 顶部:2/3顶部作为顶升部分。 6) 舞台地板(内、外、延):防滑竹胶板 7) 舞台顶部打开方式:气压或液压系统打开,方便快捷。 8) 舞台侧边打开方式:省力器机构打开。 9) 侧板围边:箱体两侧防护栏。 10) 舞台支撑腿:1级调速,插孔同梯形螺纹相结合。 11) 舞台称重要求:满足每平方米 12) 舞台步梯:1个步梯。 13) 舞台面积:30平米。 14) 拼接板要求:坚固链接,间隙小于 15) 基础安全要求:所有高处收放动作,具有二级保护措施。 16) 舞台电路:厢体内部布局安装配电盘、布局舞台灯光线路、电源插座。 17) 配电系统:外接插座采用安全防爆式、220V外接电源,电源线长 |
