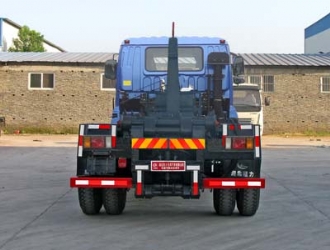

国四欧曼12方车厢可卸式垃圾车底盘采用欧曼ETX2200平顶车身,轴距:4500mm,国四康机210马力六缸机或雷沃 210马力发动机,大同6档变速相带取力器,10吨后,10.00-20尼龙胎,带空调,远程油门,带ABS.
产品主要技术参数 |
产品名称: |
CLW5160ZXXB4型车厢可卸式垃圾车 |
外型尺寸: |
7215X2500X2990(mm) |
底盘型号: |
BJ5163ELFHD |
货厢尺寸: |
XX (mm) |
总质量: |
16000(Kg) |
接近/离去角: |
22/8(°) |
额定质量: |
8455(Kg) |
前悬后悬: |
1365/1350(mm) |
整备质量: |
7350(Kg) |
最高车速: |
90(km/h) |
整车备注: |
防护材料:Q235A碳钢,连接方式:左右侧面及后下部防护均采用焊接连接,后部防护断面尺寸(mm):120×50,后部防护离地高度(mm):520。该车安装带有卫星定位功能的行驶记录仪。采用:ISDe210 40、YC6J200-42、IE6D210-e4ES、ISDe185 40型号发动机,且对应的油耗值分别为(L/100km):27.63、27.89、27.76、27.82。 |
底盘参数参数 |
底盘型号: |
BJ5163ELFHD |
燃料种类: |
柴油 |
轴数: |
2 |
前轮距: |
1883(mm) |
轴距: |
4500 |
后轮距: |
1847(mm) |
驾驶室乘人数: |
3 |
弹簧片数: |
10/10+8 |
轮胎数: |
6 |
轴荷: |
6000/10000 |
轮胎规格: |
9.00R20 16PR,10.00-20 18PR,10.00R20 18PR |
排放标准: |
GB17691-2005国Ⅳ,GB3847-2005 |
发动机参数 |
发动机: |
发动机生产企业: |
排量(ml): |
功率(kw): |
ISDe210 40
YC6J200-42
IE6D210-e4ES
ISDe185 40
ISB190 40
ISB210 40 |
东风康明斯发动机有限公司
广西玉柴机器股份有限公司
天津雷沃动力有限公司
东风康明斯发动机有限公司
东风康明斯发动机有限公司
东风康明斯发动机有限公司 |
6700
6500
5990
6700
5900
5900 |
155
147
154
136
140
155 |
拉臂式垃圾车(套臂)操作步聚:在装载垃圾前,空载运转达到 6 个标准气压时,挂上取力器(驾驶室内方向盘左下方),检查各部件有无泄漏或异常后,再按照操作指示牌指示位置进行,其具体操作步骤如下:
步骤 1.
① 将横向锁紧缸操作手柄推至松开位置,锁紧油缸伸出,使横向锁紧架处于松开状态;
② 再将套臂伸缩缸操作手柄推至收回位置,伸缩拉臂回到活动套臂内,纵向锁紧机构随之松开,活动套臂与翻转架处于可活动状态;
步骤 2.
将主臂油缸操作手柄推起到伸出位置,主臂油缸伸出,活动套臂绕翻转翻转架前铰链轴旋转,拉臂处于钩箱位置,适当调整拉臂钩高度并与箱体弯钩对准,松开手柄回中位;
步骤 3.当拉臂钩钩到箱体弯钩时
将主臂油缸操作手柄推至收回位置,主臂油缸缓慢收回,活动拉臂旋转,带动垃圾箱体上车,直至主臂油缸完全收回,垃圾箱平放在附车架的滚轮上,松开主臂油缸操作手柄使其回到中位;(注意:保证垃圾箱体的纵梁位于附车架尾部两后滚轮之间);
步骤 4.当垃圾箱体落放到附车架上后
① 将伸缩缸操作手柄推至伸出位置,活动套臂内的油缸推动伸缩拉臂向前平推,从而带动垃圾箱体向前平移,松开伸缩油缸操作手柄;
② 将横向锁紧缸操作手柄推起至锁紧位置,锁紧油缸收回,使锁紧架翻起并将翻转架与垃圾箱体锁紧固定,松开手柄使之回中位;
③ 将支腿缸操作手柄推至收回位置,后支撑腿收回,松开手柄回中位;
步骤 5.完成垃圾箱体的上车工作,松开取力器,整车可以运输行驶卸垃圾操作步骤在卸垃圾前,整车运转达到 6 个标准气压时挂上取力器,检查各部件有无泄漏或异常
后,再按照操作指示牌指示位置进行操作;
步骤 1.检查横向锁紧钩和伸缩拉臂位置(卸垃圾前,横向锁紧应处于锁紧位置,伸缩拉臂应处于最前端位置)
① 将附车架上的两组快换接头与垃圾箱上的快换接头对接,旋转切换车架上换向阀通路,打开垃圾箱后门油路球阀开关;(若垃圾箱上没有液压锁紧装置,不需此操作)
② 将锁门缸操作手柄推至松开位置,垃圾箱后门锁松开,松开手柄至中位;
③ 将主臂油缸操作手柄推至伸出位置,垃圾箱体被缓慢举起,并形成自卸角,垃圾从箱体内滑出自卸,松开手柄;注意:垃圾箱体自卸时,箱体尾部严禁站人。
步骤 2.垃圾卸完后
① 将主臂油缸操作手柄推至收回位置,垃圾箱体被缓慢放下并平落到车架上,松开手柄;
② 将锁门缸操作手柄推至锁紧位置,垃圾箱后门锁锁紧,松开手柄至中位;
③ 旋转切换车架上换向阀通路,关闭垃圾箱后门油路球阀开关,将附车架上的两组快换接头与垃圾箱上的快换接头拆开;(若垃圾箱上没有液压锁紧装置,不需此操作)松开取力器,整车可以运输行驶。
放置垃圾箱体操作步骤
整车运转达到 6 个标准气压时挂上取力器,检查各部件有无泄漏或异常后,再按照操作指示牌指示位置进行操作;
步骤 1.
① 将横向锁紧缸操作手柄推起至松开位置,锁紧油缸伸出,使锁紧架翻起并将翻转架与垃圾箱体松开锁紧,松开手柄使之回中位;
② 将伸缩缸操作手柄推至收回位置,活动套臂内的油缸带动伸缩拉臂向后平拉,从而带动垃圾箱体向后平移,松开伸缩油缸操作手柄;
步骤 2.
将主臂油缸操作手柄推至伸出位置,主臂油缸伸出,活动拉臂旋转,带动垃圾箱体慢慢放下车,直至主臂油缸完全伸出回,垃圾箱平放在地面上,松开主臂油缸操作手柄使其回到中位注意:放置垃圾箱体时,车厢尾部严禁站人。
步骤 3.
整车向前移动,让拉钩完全脱离箱体弯钩将主臂油操作手柄拉起到收回位置,主臂油缸收回,活动套臂绕翻转架前铰链轴旋转,并平放到车架上,松开手柄回中位;
松开取力器垃圾箱放置完成,整车可以运输行驶;
