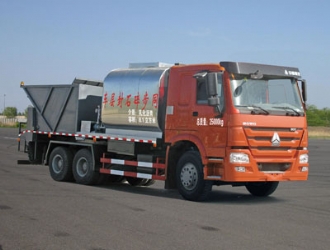

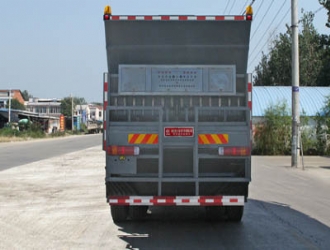

国四重汽豪沃后八轮同步碎石封层车底盘配置:
1、驾驶室HW76,国四重汽310马力发动机型号:D10.31-40,HW15710变速箱,前HF9盘,后桥HC16, 轮胎型号12(11),驱动形式6×4, 含空调,ABS.
2、驾驶室HW79,国四重汽310马力发动机型号:D10.31-40,前HF9盘,后桥HC16, 轮胎型号12(11),驱动形式6×4, 含空调,ABS.
国四重汽豪沃后八轮同步碎石封层车上装部份沥青罐容积8立方,采用国标武钢5mm碳钢板制作,外部80mm岩棉保温层,外包1.2mm镜面不锈钢,碎石斗容积13立方.
国四重汽后八轮同步碎石封层车设备构成及结构特点同步碎石车主要有沥青洒布系统、石料撒布系统、电气操作系统、辅机系统组成。沥青洒布系统 喷洒系统主要有沥青罐体、加热部分、液压部分、控制部分和喷洒部分组成。
1、沥青罐 罐体外壁采用不锈钢磨砂板,中间加保温填料,内部由加热锅炉和导热油盘管组成,外观整洁大方。罐体外部增设的气控阀组,实现了沥青在管路中的大小循环,避免了沥青局部过热、老化。
2、加热部分 加热装置选用进口燃烧器和配套的高效锅炉,它具有燃烧效率高,雾化效果好,耗油量少,加热速度快,运行安全、稳定等。不需要人工的监护,保证管路中的沥青都能获得有效的加热温度。
3、液压部分 采用德国力士乐进口元件(液压泵、液压马达),保证传动性能的可靠。
4、控制部分 采用编码器分别准确检测车速、沥青泵转速,确保洒布精度,其中雷达、编码器以及主电路开关元件均是进口元件。设定洒布量后,PLC自动计算出车速和泵速,实现了洒布的自动控制,并可以为司机推荐合理车速。
5、喷洒部分 每个喷嘴的启闭都有气阀单独控制来实现,通过特殊的管道设计,保证压力均匀及良好的喷洒效果。 石料撒布系统 石料撒布系统有料仓、料门控制机构和撒布器组成。料仓内安装有内影藏式中置顶翻转轴采用通轴保证料仓升起的平稳性;料门为16路控制,采用了角度螺旋角度控制仪,要使料门达到某个开度,可在角度控制仪上设置料门打开角度,非常方便,准确。有效调整撒布均匀度,改变了传统石料撒布不均的情况;分料板和下料板的调节范围大,适用不同规格(S3~S24mm)的石料。
国四重汽后八轮同步碎石封层车电气操作系统
1、根据不同的工作需求给操作人员提供准确的洒布参数。通过后操作台上显示屏参数的设定,实际测量参数不断的改变能准确的反应出设备的运行情况。
2、手动操作简单,能实现手动/自动的切换,提高了工作效率。
3、能根据路面的宽度随意调整喷洒沥青、撒布石料的宽度。
4、采用限位开关装置,对喷头架、料仓升降的进行控制,避免超程使人机受到伤害。
5、配置导热油自动报警装置,具有料位上限、下限报警,沥青下限报警指示功能。
国四重汽后八轮同步碎石封层车设备优点 ◆ 独家采用全液压驱动模式,不需要添加任何辅助动力使操作更加简单方便。 ◆ 独家采用高效的导热油锅炉升温,使温升速度大大的得到提升,打破了传统的烟道加温方式。 ◆ 该设备采用内举升料斗就可实现石屑撒布施工,更方便涵洞施工、桥下施工、以及弯道施工; ◆ 该设备完全采用电气控制,自动化程度高,,能精确的计算出设备在施工过程中沥青喷洒量和石屑撒布量的多少 ◆ 料门控制采用角度仪,保证设备下料的精度; ◆ 降低了施工的劳动, 强度,节约了人力资源,降低施工成本,提高工作效率、工作质量; ◆ 整机运行稳定,撒布均匀,可自由调节洒沥青撒料宽度; ◆ 良好的保温层确保保温性能指数≤20℃/8h,且防腐耐用; ◆ 可以喷洒各种沥青介质,撒布从S3~S24mm, 的石料; ◆ 设备采用加工精确度高的喷嘴,使每个喷嘴喷洒一致性和喷洒效果得到充分保证; ◆ 整体操作更具人性化,具有远程控制,, 也有现场操作,给操作者带来了很大的便利; ◆ 通过电气控制与液压系统恒压装置的完美结合,实现了零起步喷洒; 整机经过多次的工程施工改进,工作性能可靠,操作维护方便,性价比高。
国四重汽后八轮同步碎石封层车国产型配置:
1、沥青泵采用QGB950(高粘度沥青泵),
2、液压系统:比例阀(台湾EFBG-03-160-HF),山西榆次(换向阀和溢流阀),液压泵:50-20-16;沥青泵液压驱动马达型号05-130-BD31;
3、控制方式:控制系统(德国西门子CLW-32-01),电脑智控,1控1;32个沥青智能化喷嘴;
4、升温方式:导热油自动升温;燃烧器G20(意大利进口);散热器采用日升牌;导热油泵:40-25-160(国产),
5、汽油发动机:5.5千瓦; 6、洒布宽度4米,洒布量:0.2-3.5L/㎡
产品主要技术参数 | |||
产品名称: | CLW5250TFCZ4型同步碎石封层车 | 外型尺寸: | 10200X2500X3730(mm) |
底盘型号: | ZZ1257M4647D1 | 货厢尺寸: | XX (mm) |
总质量: | 25000(Kg) | 接近/离去角: | 16/14(°) |
额定质量: | 7500(Kg) | 前悬后悬: | 1500/2750(mm) |
整备质量: | 17370(Kg) | 最高车速: | 95(km/h) |
整车备注: | 随底盘选装驾驶室。罐体有效容积:8.1立方米;运输介质:乳化沥青,密度:0.97吨/立方米。罐体外形尺寸(长/长轴/短轴)(mm):2240/2190/1860(实际尺寸为2400/2350/2020,保温层厚度为80mm)。仅选用轴距(mm): 4600+1350。防护材料:Q235A碳钢,连接方式:左右侧面及后下部防护均采用焊接连接,后部防护断面尺寸(mm):120×50,后部防护离地高度(mm):450。 |
底盘参数参数 | |||
底盘型号: | ZZ1257M4647D1 | 燃料种类: | 柴油 |
轴数: | 3 | 前轮距: | 2022,2041(mm) |
轴距: | 4600+1350,4575+1400 | 后轮距: | 1830/1830(mm) |
驾驶室乘人数: | 2 | 弹簧片数: | 4/-,4/12,10/-,10/12 |
轮胎数: | 10 | 轴荷: | 7000/18000(并装双轴) |
轮胎规格: | 11.00-20,11.00R20 16PR,12.00-20 16PR,12.00R20 14PR,315/80R22.5 16PR,12R22.5 16PR,295/80R22.5 16PR | ||
排放标准: | GB17691-2005国Ⅳ,GB3847-2005 |
发动机参数 | |||
发动机: | 发动机生产企业: | 排量(ml): | 功率(kw): |
D10.27-40 D10.30-40 D10.28-40 D10.31-40 |
中国重型汽车集团有限公司 中国重型汽车集团有限公司 中国重型汽车集团有限公司 中国重型汽车集团有限公司 |
9726 9726 9726 9726 |
198 221 206 228 |
