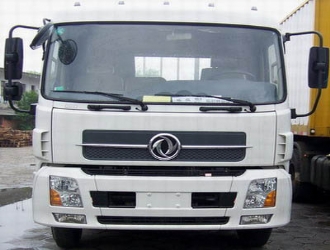

东风天锦国四清洗吸污两用车底盘采用采用东风原厂底盘,ISB180 40国四发动机, 东风6档变速箱,前桥4.5T,后桥9T,9.00R20尼龙胎,原装空调。东风天锦国四清洗吸污两用车高压清洗配置:水罐容积3.46立方,采用武钢国标碳钢板制作, 厚度4mm,为了在行驶过程中安全,罐体内部有多道防波板,拥有等距防波作用,顶部一个人孔,罐体底部有进水口,通过水龙头接头直接加水. 配置意大利进口高压水泵, 安装于罐体前部独立空间, (高压泵参数:VX-B130-160 : 16MPA125L/MIN, 60米高压水管带绞盘)利用高压水泵产生高压水流,经专门的喷嘴喷出,充分利用高压水流的动能,以高压力、低流量的方式清洗,强力去污、高效节水,可将管壁、路面的陈旧污渍清洗干净,一般情况下高压清洗车耗水量仅为普通洒水车的三分之一左右。
吸污配置: 罐体实际容积3.54立方,采用国标武钢碳钢板制作, 封头用6mm钢板一次旋压成型,罐体外观为圆柱体,封头为半球形,封头凸出部分近350mm,这种设计可有效避免罐体和封头吸扁现象的发生。
装配大功率专用真空吸污泵, 专用部分由真空吸污泵、取力器、传动轴、水气分离器、油气分离器、多路换向阀、罐体、放污阀、视污窗、真空压力表、管网系统、液压系统等组成。 后门为液压开关带自卸卸料功能.排污口为气动打开关闭. 可自吸自排,吸排方便,配5米胶管一根.带洗手小水箱一个.
东风天锦国四清洗吸污两用车产品主要技术参数 | |||
产品名称: | CLW5161GQWD4型清洗吸污车 | 外型尺寸: | 7980X2490X3380(mm) |
底盘型号: | DFL1160BX5 | 货厢尺寸: | XX (mm) |
总质量: | 16000(Kg) | 接近/离去角: | 20/10(°) |
额定质量: | 6350(Kg) | 前悬后悬: | 1430/2050,1430/1850(mm) |
整备质量: | 9455(Kg) | 最高车速: | 90(km/h) |
整车备注: | 驾驶室前脸选装扰流罩。水罐装3300kg,吸污罐装3050kg;介质:水,密度:1000kg/立方米;液态污物,密度:900kg/立方米。水罐罐体有效容积:3.46立方米,罐体外形尺寸(直线段长×直径)(mm):3100×1500(包括罐体留有800mm长度安装泵室)。吸污罐罐体有效容积:3.54立方米;罐体外形尺寸(直线段长×直径)(mm)2000×1500。仅选用轴距(mm):4500,4700。因轴距变化而引起的整备质量变化在3%范围内,可忽略不计。后悬(mm):2050,1850与轴距(mm):4500,4700一一对应。防护材料:Q235A碳钢,连接方式:左右侧面及后下部防护均采用焊接连接,后部防护断面尺寸(mm):120×50,后部防护离地高度(mm):500。 |
东风天锦国四清洗吸污两用车底盘参数参数 | |||
底盘型号: | DFL1160BX5 | 燃料种类: | 柴油 |
轴数: | 2 | 前轮距: | 1880(mm) |
轴距: | 5000,4700,4500 | 后轮距: | 1860,1800(mm) |
驾驶室乘人数: | 3 | 弹簧片数: | 8/10+8,7/9+6 |
轮胎数: | 6 | 轴荷: | 6000/10000 |
轮胎规格: | 10.00-20,10.00R20,9.00-20,9.00R20,275/80R22.5 16PR | ||
排放标准: | GB3847-2005,GB17691-2005(国Ⅳ) |
东风天锦国四清洗吸污两用车发动机参数 | |||
发动机: | 发动机生产企业: | 排量(ml): | 功率(kw): |
ISDe210 40 ISDe180 40 ISDe185 40 EQH180-40 ISB180 40 |
东风康明斯发动机有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司 东风汽车有限公司 东风康明斯发动机有限公司 |
6700 4500 6700 4752 5900 |
155 132 136 132 132 |
