【主要技术参数】 |
|||
产品商标 |
东风牌 |
公告批次 |
234 |
产品名称 |
DFA5040TQY型清淤车 |
产品号 |
ZK1GZ3RH01U |
总质量 |
4495 |
罐体容积 |
|
额定载质量 |
625,560 |
外形尺寸 |
5970×1980×2670 |
整备质量 |
3740 |
货厢尺寸 |
×× |
额定载客 |
|
准拖挂车总质量 |
|
驾驶室准乘人数 |
2,3 |
载质量利用系数 |
|
接近角/离去角 |
19/13 |
前悬/后悬 |
1032/1638 |
轴数 |
2 |
轴距 |
3300 |
轴荷 |
1800/2695 |
最高车速 |
90 |
其它 |
选装新型前面罩.该车为专用作业类车辆,用于清除窨井中的淤泥,设备有清淤机械手。侧面及后下部防护装置材料为Q235,与车架采用螺栓连接,后下部防护装置断面尺寸(mm):120×40,离地高度:500mm. |
||
【底盘技术参数】 |
|||
底盘型号 |
DFA1041LJ35D6 |
底盘名称 |
载货汽车底盘 |
商标名称 |
东风牌 |
生产企业 |
东风汽车股份有限公司 |
外形尺寸 |
5845×1900×2220 |
轮胎数 |
6 |
接近角/离去角 |
19/16 |
轮胎规格 |
7.00-16 8PR,7.00R16 8PR,6.50-16 10PR,6.50R16 10PR |
钢板弹簧片数 |
8/9+5,6/8+4 |
前轮距 |
1506,1404 |
燃料种类 |
柴油 |
后轮距 |
1466,1458 |
排放标准 |
GB3847-2005,GB17691-2005国Ⅳ |
||
发动机型号 |
发动机生产企业 |
排量 |
功率 |
CY4102-CE4F YC4FA90-40 |
东风朝阳柴油机有限责任公司 广西玉柴机器股份有限公司 |
3856 2982 |
73 66 |
清淤车是一款对于城市下水管道进行清淤疏通的环卫车辆。其别名为淤泥抓斗车,液压抓斗掏挖车,窨井清淤车,下水道清淤车,国家工信部公告名称则为清淤车。
清淤车采用东风国四底盘改装,其中上装部位有主臂升降、主臂旋转、抓斗抓放、绳管卷绕、翻斗升降、车身支承等装置。整车所有装置,由清淤车的柴油发动机提供动力,经取力器驱动油泵、油压马达、油缸、伐门等液压传动系统进行工作,该车一个人可轻松操作,实现机械化掏挖、提取、装车并卸载从窨井中抓取的污物。该清淤车的抓斗设备能将深浅窨井内的各种污物(污泥、沙粒石头、砖块、杂物等)抓取干净,不留死角;操作方便、安全可靠;节时、省力、效率高;工作现场不留污迹,减少二次污染,有利环保;配备大小两个抓斗,可根据掏挖场地,自由更换使用;每个抓斗由四个爪片组成,放开呈莲花状;当只用对称的两个爪片以夹钳方式工作时,又可轻松地抓取长条块、圆柱体、大卵石等形状的固体物。此外,该车辆还适用于城乡工厂、矿山的水池、油池、沼气池、化粪池中沉淀物的清理。
技术规格及配置:
1、 液压系统工作压力10mPa
2、 抓斗工作范围及容积大抓斗 Φ
3、 抓斗最大工作深度
4、 抓斗工作旋转角度 180度
5、 自卸车厢 长×宽×高
6、行车限速 <
7、 双钢丝上下移动,稳定不摆动。

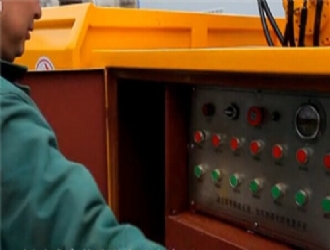

8、 带遥控装置操作。
9、吊臂二节臂,全部伸出后3.8米,最大起吊3吨(可以按照你的要求设计抓斗直径,确定订车后需要提供三个尺寸:1、窨井口直径,2、井口内部直径,3、窨井深度。技术部会按照你们提供尺寸,设计一大,一小抓斗)。
