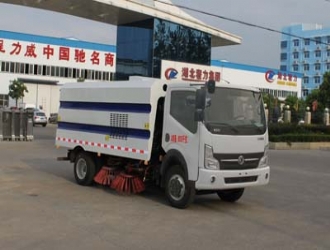

国四东风凯普特N系列扫路车底盘配置:底盘配置:1850mm宽驾驶室、单排可翻、国四ZD30D13-41发动机96千瓦,轴距:3800mm,前桥2.3T、后桥5T、轮胎7.00R1612PR、液压制动、带空调、动转。
国四东风凯普特N系列扫路车上装配置: 容积水箱4个立方,垃圾箱4个立方,配江铃62千瓦副发动机,最大清扫宽度3.2米,最大清扫面积每小时50000平方-100000平方,前置两扫盘,中置吸盘。5.3大型免维护风机,耐磨液压油缸,西门子电控开关,左右、后喷雾压尘系统,不锈钢垃圾箱,前扫自动避让功能,随车配备高压冲洗功能,加装前冲洒水装置。
国四东风凯普特扫路车产品主要技术参数 | |||
产品名称: | CLW5080TSL4型扫路车 | 外型尺寸: | 6518X2250X2520(mm) |
底盘型号: | EQ1080SJ9BDE | 货厢尺寸: | XX (mm) |
总质量: | 8200(Kg) | 接近/离去角: | 22/18(°) |
额定质量: | 2445(Kg) | 前悬后悬: | 1068/1650(mm) |
整备质量: | 5560(Kg) | 最高车速: | 115(km/h) |
整车备注: | 防护材料:Q235A碳钢,连接方式:左右侧面防护豁免,后下部防护采用焊接连接,后部防护断面尺寸(mm):100×50×5,后部防护离地高度(mm):400。 |
国四东风凯普特扫路车底盘参数参数 | |||
底盘型号: | EQ1080SJ9BDE | 燃料种类: | 柴油 |
轴数: | 2 | 前轮距: | 1569(mm) |
轴距: | 3800 | 后轮距: | 1530(mm) |
驾驶室乘人数: | 3 | 弹簧片数: | 6/6+5 |
轮胎数: | 6 | 轴荷: | 3280/4920 |
轮胎规格: | 7.50-16LT 14PR,7.50R16LT 14PR | ||
排放标准: | GB3847-2005,GB17691-2005国Ⅳ |
国四东风凯普特扫路车发动机参数 | |||
发动机: | 发动机生产企业: | 排量(ml): | 功率(kw): |
ZD30D13-4N D28D11-4DA |
东风轻型发动机有限公司 东风轻型发动机有限公司 |
2953 2771 |
96 85 |
一:清扫工作1 打开控制箱电源,将控制阀指向副阀位置
2 启动副机
3 将副机离合器控制按钮指向合的位置,风机开始工作
4 将吸尘盒控制钮指向降的位置
5 将左扫盘或右扫盘控制钮指向降的位置
6 将左扫旋转或右扫旋转控制钮指向正转位置(左盘顺时针、右盘逆时针)
7将左喷水、右喷水、后喷水控制钮指向开的位置
8 将水泵控制钮指向开的位置
9 车辆以适当的速度行驶,开始清扫动作
二:清扫结束1 车辆停止行驶
2 将水泵控制钮、左喷水控制钮 、右喷水控制钮、后喷水控制钮指向关的位置
3 将扫把控制钮指向中间的位置
4 将扫盘控制钮指向升的位置,然后再指向中间的位置
5将吸尘盒控制钮指向升、然后再指向中间位置
6 将副发动机离合器控制钮指向分的位置,然后再指向中间位置
7 将控制阀控制键指向中间位置
8 关闭副发动机
9 关闭控制箱的电源
三:卸出垃圾1 将控制箱的电源打开,将控制阀的控制钮指向主阀的位置
2 将车辆主发动机启动
3 踩下车辆离合器
4 将车辆附加的油泵离合器开关打开(向外拉)
5 以适当的速度松开车辆离合器
6 将控制箱上的后门控制钮指向开的位置,5秒后再指向中间位置
7将车厢控制钮指向升的位置,根据车厢倾斜角度可随时将控制键指向中间位置,此时车厢倾斜升起停止
8 垃圾清扫
9垃圾清扫完毕,将车厢控制钮指向降的位置,待车厢完全回位后将控制钮指向中间位置
10 将后门控制键指向关的位置,10秒后再指向中间位置
11 清理垃圾结束
12 踩下车辆离合器
13 将附加的油泵离合器控制钮关闭(向内推)
14 以适当的速度松开车辆离合器
15 将控制箱的控制阀指向中间位置
16 关闭控制箱电源
|
