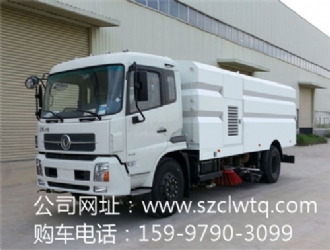

国四东风天锦洗扫车概述(5000轴距) 天锦CLW5160TXSD4洗扫车采用东风天锦DFL1160BX5型国Ⅳ二类汽车底盘改装,加装副发动机、风机、高压水泵、清水箱、垃圾箱、左右立扫、带喷水杆的宽吸嘴、低压冲洗系统、扫盘降尘系统、液压系统、专用装置电控系统和副车架等改装而成。副发动机驱动风机和高压水泵,副发动采用东风康明期4缸柴油发动机。风机用8.0高压离心风机,效率高、风量大,最高风量达23500m3/h。高压水泵采用同际知名T7012IR 型柱塞柱,流量合适,压力高,允许最高压力达10MPa,清水箱充分利用了车载空间,容积大,容积达9m3。垃圾箱采用单层不锈钢结构,倾翻卸料,带高压位自洁装置。自洁装置可在垃圾箱卸料时帮助卸料,清洗垃圾箱内部。左右立扫为单扫盘,减少了扫刷数量和扫刷消耗量,能降低使用成本。左右立扫分开控制,可实现左扫、右扫和全扫等不同作业模式。宽吸嘴的吸口宽度达到2418mm,确保作业总宽度大于3.5mm。4个高度可调的吸嘴轮,能方面调整和保证吸嘴与路面间的合理间隙。吸嘴内高有喷水杆,尽可能多地将高压洗涤喷嘴布置在吸嘴内部,不但清洗效果好,还能最大限度减少高压水气流冲起污物产生的二次污染。左右喷水杆安装在吸嘴上,随吸嘴升降,结构简单紧凑,保证喷水杆的离地高度固定不变,达到最佳清洗效果。开式液压系统驱动左右立扫升降、左右扫肋旋转、吸嘴升降、垃圾箱后门开闭、垃圾箱倾翻复位等机械动作。底盘变速箱侧取力器驱动低压水泵,实现洒水车的低压冲洗功能。一键式作业起动和停机操作。 CLW5160TSD4型洗扫车具有路面清洗、路面清扫、路缘清洗、路缘和路缘石立面洗刷、低压冲洗、喷雾除尘等多功能。有“全洗扫”、“左洗扫”、 “右洗扫”、 “全扫”、 “左扫”、 “右扫”6种作业模式可选择。选择“全洗扫”模式清洗广场和路面,清洗效率高效果好,洗净率达90%以上。选择“左洗扫”或“右洗扫”模式清洗路面和路缘、洗刷路缘石立面。需要进行路面清扫或路面保洁作业时,可选择扫路模式。需要喷雾除尘时,可开启喷雾装置,进行喷雾除尘作业。可以像洒水车一样对路面进行低压冲洗作业。 CLW5160TSD4型洗扫车适用于城市道路、高速公路、广场、机场、码头、遂道、桥梁、隔离墙避、路缘和路缘石立面的机械化清洗、清扫、喷雾降尘等清洁作业。
产品主要技术参数
产品名称:
CLW5160TXSD4型洗扫车
外型尺寸:
8580X2490X3100(mm)
底盘型号:
DFL1160BX5
货厢尺寸:
XX (mm)
总质量:
16000(Kg)
接近/离去角:
20/13(°)
额定质量:
4455(Kg)
前悬后悬:
1430/2150(mm)
整备质量:
11350(Kg)
最高车速:
90(km/h)
整车备注:
随底盘选装不带扰流罩和前雾灯。防护材料:Q235A碳钢,连接方式:左右侧面防护豁免,后下部防护与副梁采用螺栓连接,后部防护断面尺寸(mm):240×50,后部防护离地高度(mm):480。ABS型号:3631010-C2000,4460046440,生产厂家:东风电子科技股份有限公司制动系统公司,威伯科汽车控制系统(中国)有限公司。
底盘参数参数
底盘型号:
DFL1160BX5
燃料种类:
柴油
轴数:
2
前轮距:
1880,1920(mm)
轴距:
5000,4700,4500
后轮距:
1860,1800(mm)
驾驶室乘人数:
3
弹簧片数:
8/10+8,7/9+6,9/10+8
轮胎数:
6
轴荷:
6000/10000
轮胎规格:
10.00-20,10.00R20,9.00-20,9.00R20,275/80R22.5 16PR
排放标准:
GB3847-2005,GB17691-2005(国Ⅳ)
发动机参数
发动机:
发动机生产企业:
排量(ml):
功率(kw):
ISDe210 40
ISDe180 40
ISDe185 40
EQH180-40
ISB180 40
ISB210 40东风康明斯发动机有限公司
东风康明斯发动机有限公司
东风康明斯发动机有限公司
东风商用车有限公司
东风康明斯发动机有限公司
东风康明斯发动机有限公司6700
4500
6700
4752
5900
5900155
132
136
132
132
155
底盘采用4×2驱动,D530平头一排半平顶驾驶室,康明斯ISB180-40电控共轨发动机,轴距5000mm,东风6档DF6S900变速箱,4.5T前桥,9T单级减速后桥,250mm双层(7+4)大梁,900R20钢丝胎。原厂ABS、行车记录仪、手动门窗、带空调。
国四洗扫车上装配置:
1、带2个中置扫盘,康明斯160马力副发动机,意大利马达,德国高压水泵(前冲/侧喷/中喷/后喷雾/冲洗水枪/垃圾箱自洁装置),万向高压路沿清洗喷头,威龙低压泵(前冲),不锈钢垃圾箱,不锈钢管高压管路,德国控制器,韩国控制箱,PLC一键控制,尾部LED箭头灯,机油,垃圾箱,水箱均带防溢低水位报警装置,倒车及洗扫状态室内监视器,18米高压冲洗卷盘。
2、洗扫盘宽度3.5米,清洗压力10Mpa,吸入粒度直径110mm。
