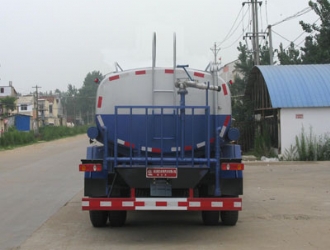

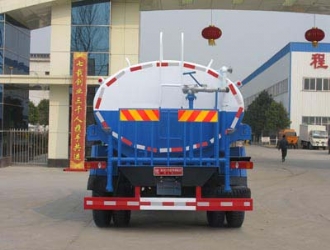

国四东风天锦洒水车底盘采用4×2驱动,D530平头一排半平顶驾驶室,康明斯ISB180-40电控共轨发动机,轴距4200mm或4500mm,东风6档DF6S900变速箱,4.5T前桥,9T单级减速后桥,250mm双层(7+4)大梁,900R20钢丝胎。原厂ABS、行车记录仪、手动门窗、带空调。国四东风天锦13吨洒水车自吸高度:≤7m,洒水宽度:≥20m,最大射程:≥28m;可调节成柱状,射程≥28m;也可调节成雾状,射程≥5m。前喷后洒,前装有鸭形喷嘴或圆头冲嘴,后面装有圆柱开洒水喷嘴或莲蓬头喷嘴,后部有一工作平台,装配有高压水炮。后部还可装8个喷嘴(选装)喷水器一般用于冲洗街道。
产品主要技术参数 | |||
产品名称: | CLW5160GSSD4型洒水车 | 外型尺寸: | 8200,7900X2460X3000(mm) |
底盘型号: | DFL1160BX4 | 货厢尺寸: | XX (mm) |
总质量: | 16000(Kg) | 接近/离去角: | 18/12(°) |
额定质量: | 9620(Kg) | 前悬后悬: | 1430/2270(mm) |
整备质量: | 6185(Kg) | 最高车速: | 85(km/h) |
整车备注: | 罐体有效容积:10.1立方米;整车长(mm):8200,对应椭圆罐体外形尺寸(长/长轴/轴)(mm):5000/2200/1400,对应轴距(mm):4500; 选装矩圆罐体,对应整车长(mm):7900,对应矩圆罐体外形尺寸(长/长轴/短轴)(mm):4700/2200/1380,对应轴距(mm):4200。防护材料:Q235A碳钢,连接方式:左右侧面及后下部防护均采用焊接连接,后部防护断面尺寸(mm):100×50×5,后部防护离地高度(mm):420。 |
底盘参数参数 | |||
底盘型号: | DFL1160BX4 | 燃料种类: | 柴油 |
轴数: | 2 | 前轮距: | 1880(mm) |
轴距: | 4500,4200 | 后轮距: | 1860,1800(mm) |
驾驶室乘人数: | 3 | 弹簧片数: | 8/10+8,7/9+6 |
轮胎数: | 6 | 轴荷: | 6000/10000 |
轮胎规格: | 10.00-20,10.00R20,9.00-20,9.00R20 | ||
排放标准: | GB3847-2005,GB17691-2005国Ⅳ |
发动机参数 | |||
发动机: | 发动机生产企业: | 排量(ml): | 功率(kw): |
ISDe210 40 ISDe180 40 ISDe185 40 EQH180-40 ISB180 40 |
东风康明斯发动机有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司 东风汽车有限公司 东风康明斯发动机有限公司 |
6700 4500 6700 4752 5900 |
155 132 136 132 132 |
第一、洒水车罐体采用武钢定作的优质正品板材按国际标准制造,采用
第二、洒水车罐体前后封头的制作:封头用等离子数控切割机下料,后采用仿行旋边机旋压一次而成,以增加强度,不允许用人工敲击翻;
第三、洒水车罐体在焊接工装工位上采用气体保护焊接自动焊接而成,保证罐体焊缝质量的原样性。罐体的长度采用一次成型的整体式纵梁焊接,确保罐体的强度。罐体要进行整体喷丸工艺处理,以消除焊缝应力和整体除锈;
第四、洒水车罐体采用国际先进工艺,运用轿车油漆处理技术,增强油漆附着力、均匀性,耐用度;国内最先进的大型烘干设备,严格做到防尘,无污染,使罐体光彩照人;
第五、洒水车罐内喷涂:罐内经过严格清理干净后,底漆和面漆各喷涂2遍,烘干,避免罐体在运水过程中产生锈蚀。
湖北程力集团洒水车罐体造型有方形罐及椭圆形罐。在罐体长度、长轴、短轴不超的情况下,适当加大封头的椭圆系数,能有效增加罐体的容积
