程力专用车股份有限公司生产销售的的斯太尔园林绿化喷洒车是在二类底盘基础上加罐体、水路而成,该车的基本功能是冲洗、洒水,可以在街道、公路、广场、广区、等施以降温、扑尘,绿化洒水,也可以流动泵站为飞机加农药。在无自来水地区,可以利用自吸功能向罐内充水。
主要部件结构简述如下
(1)罐体
罐体的横截面为椭圆形(或方形),内部焊防波板以减少冲击,顶部设有人孔盖,在罐体的底部有自流管用来排放积水,罐体底部有罐足通过U型螺栓与底盘固定在一起。
(2)水路
水路由球阀、水泵、水枪、喷头、弯管等组成。
(3)水泵
采用专用自吸式水泵,水泵通过泵坐固定在车架内,它的动力来自汽车发动机,发动机、变速箱通过取力器到传动轴带动水泵,并使水泵工作。后工作平台上带高射水炮。
(4)取力器
取力器根据底盘和变速箱型号选装,操作开关打开,取力齿进入啮合位置,通过传动轴带动水泵工作。

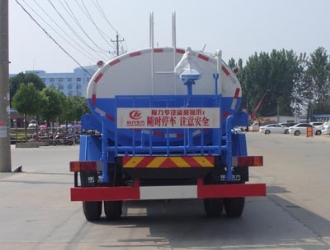

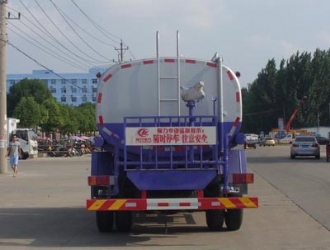

(5)喷洒装置
整车具有前冲后洒,带侧喷,罐体后带工作平台,平台上安装高压水炮,水炮可全方位旋转360度全方位旋转,可连续调成直流状、大雨、小雨、毛毛雨,带安全护栏。泵可抽水排水,安装滤网,并带消防接口,可通过消防栓进水,带自流阀,一车多功能。
(6)驾驶室后带液位显示。
(7)在罐体顶部加装防滑工作平台,并带护栏(平台能承受400kg重量)。
罐体工艺特点说明
斯太尔园林绿化喷洒车根据底盘大小选配罐体容积,罐体采用国标碳钢板制作,制罐前采用整体开平处理,采用全自动拼焊机完成,罐体成型采用国内最先进的卷板机一次成型。
产品主要技术参数 | |||
产品名称: | CLW5160GPSZ4型绿化喷洒车 | 外型尺寸: | 8200,8000X2500X3000(mm) |
底盘型号: | ZZ1161H471GD1 | 货厢尺寸: | XX (mm) |
总质量: | 16000(Kg) | 接近/离去角: | 11/12(°) |
额定质量: | 8770,8705(Kg) | 前悬后悬: | 1250/2250(mm) |
整备质量: | 7100(Kg) | 最高车速: | 95(km/h) |
整车备注: | 1,罐体有效容积10.88立方米;运输介质:丙酮水溶液,密度:800千克/立方米。整车长/轴距/罐体尺寸对应该关系为(mm):①椭圆罐体:8200/4700/(5000×2200×1350),②选装矩圆罐体时:8000/4500/(4800×2100×1350)。2,防护材料:Q235A碳钢,连接方式:左右侧面及后下部防护均采用焊接连接,后部防护断面尺寸(mm):160×50,后部防护离地高度(mm):540。3,ABS控制器型号为 4460046300,生产厂家为威伯科汽车控制系统(中国)有限公司。4,文字喷涂位置和车辆颜色可变化。 |
底盘参数参数 | |||
底盘型号: | ZZ1161H471GD1 | 燃料种类: | 柴油 |
轴数: | 2 | 前轮距: | 1825,1960(mm) |
轴距: | 4500,4700 | 后轮距: | 1800,1860(mm) |
驾驶室乘人数: | 2,3 | 弹簧片数: | 3/4,3/5,3/9+8,11/9+8,3/2+- |
轮胎数: | 6 | 轴荷: | 6000/10000 |
轮胎规格: | 9.00R20,10.00-20,10.00R20 | ||
排放标准: | GB17691-2005国Ⅳ,GB3847-2005 |
发动机参数 | |||
发动机: | 发动机生产企业: | 排量(ml): | 功率(kw): |
MC05.16-40 MC05.18-40 MC05.21-40 |
中国重型汽车集团有限公司 中国重型汽车集团有限公司 中国重型汽车集团有限公司 |
4580 4580 4580 |
118 132 151 |
