国五解放J6L应急电源泵车
1、应急电源泵车,程力威解放工程救险车,该车机动性强,真正实现了移动水泵的概念,设备可满足紧急排水抢险的需要,并具备移动电源功能,整车外形尺寸:8935mm(长)*2460mm(宽)*3480mm(高)。
2、应急电源泵车车辆底盘,采用解放J6L平顶小排半驾驶室、国五大柴CA4DK1-18E51发动机,一汽CA6TBX075M变速箱,378后桥,9.00R20轮胎,自动空调、手动玻璃升降、手动后视镜、驾驶员座椅为机械减振座椅、单DIN北斗兼容车载系统、中间座椅铁保险杠、手动液压举升装置,ABS,自动空调,轴距:4500mm
3、发电机组:发电机组功率选配50kw,120kw,180kw,250kw,300kw,额定频率50HZ,额定电压230/400V,康明斯发动机,调速试式,电子调速,启动电瓶,电瓶总闸。
4、接地装置:接地桩和接地电缆线,连接车箱内专设的接地桩头,连接方便,在机组工作时,接地线连接,保护作业安全,机电设备有严密的防漏电保护措施,在作业中,整车接地线,采用低压接地线,配备可拆卸式接地针,直径不小于10mm.
5、控制系统采用智能控制系统,集中控制,中文界面,具有自动障碍保护功能,选用优质电器元件,性能稳定,安全可靠。
6、真空辅助自吸泵,可选配备一台一体式真空辅助自吸排污泵,流量1000立方米每小时,电机功率55千瓦,扬程12米,吸程8米,安装在车辆尾部,方便拆卸水管及出水,该泵无需灌水,无需额外增加水环泵辅助抽真空,性能好,出水快,水泵启动采用软启动。
7、抽水管:水泵进水口为一分两个八寸,抽水管采用八寸美国进口透明水管,质量轻,拿取方便,配3.5米长水管4根,接头采用东方式快速接头,使用方便,密封效果好,每个进水口配置鸭嘴式接头,实现低水位抽吸作业,各进水口配90度弯头
8、排水管:水泵出水口一分四个5寸,每个出水口66米,出水软管(33米/卷),软管为快速接头连接,操作方便,并在接头处有防松保险装置,安全可靠,水管直径125cm,水管材质为双面PVC,耐磨,耐压10kg,快速接头为凸轮接头。

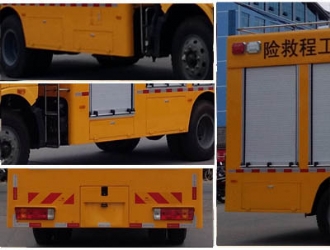

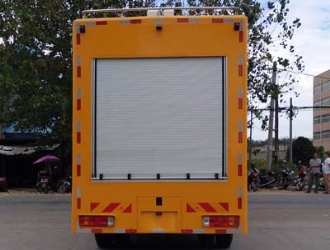

9、厢体:厢体外部钢材为优质冷扎钢板,内衬优质冷轧钢板折弯骨架,工艺先进,强度牢固,厢体为全密封结构,具备运输,防雨,防腐,防火,防锈要求。车厢尾部安装铝合金卷帘门,发电机组进排风消声处理,消声器做降噪处理,车厢水泵两侧设开门,发电机进风口和排风口防雨百叶窗,工作门下,尾部设有隐藏式抽拉梯,与车厢底板框架连接。
10、外供电源:箱内配备满足5千瓦功率输出,电压380V插座1只,220V通用插座1只
11、内部照明:车厢内飞利浦LED照明灯,在启动发电机组时采用发电机组供电,发电机组停机时采用车辆直流电源供电,可实现便捷切换。
12、液压支撑:车辆安装四只液压支撑腿,可在驻车状态均分车辆静压,保护车轮及弹簧钢板,选用进口优质意大利多路阀组,液压支撑缸采用进口密封件,单缸静载荷5吨,加装双向液压锁。
13、外部照明灯:车厢后顶部安装升降照明灯,灯具功率150*2=300W,光源形式LED灯(二聚光,二泛光),灯杆举起高度1800mm水平旋角360度,垂直旋角330.
14、长排警灯:车头安装长排工程警灯,带喊话器。
15、爆闪灯:车辆两侧各配四只共八只红白爆闪警灯,对行人及过往车辆起到警示作用。
16、消防 配两只手提式干粉灭火器2只,摆放于车上易拿取处。
17、倒车雷达:可视倒车雷达,七寸显示屏,配4只安全探头。
产品主要技术参数 | |||
产品名称: | CLW5160XXHC5型救险车 | 外型尺寸: | 8135, 8335, 8635, 8935X2460X3480(mm) |
底盘型号: | CA1160P62K1L2E5Z | 货厢尺寸: | XX (mm) |
总质量: | 15600(Kg) | 接近/离去角: | 17/13(°) |
额定质量: | 3735(Kg) | 前悬后悬: | 1400/2235(mm) |
整备质量: | 11670(Kg) | 最高车速: | 102(km/h) |
整车备注: | 该车专用装置:装有静音车厢, 发电机组, 电缆卷盘, 控制系统等, 内部可选装电驱式排水泵或柴油机驱动式水泵或液压水泵, 主要用于应急供电, 应急救险时抽排污水。后防护材质为钢材Q235, 以车身构件代替, 故可豁免, 后防护离地高度为500mm。侧防护材质为钢材Q235, 以车身构件代替, 可豁免, 侧防护离地高度为470mm。整车长度/轴距对应关系为(mm):8135/4500, 8335/4700, 8635/5000, 8935/5300.ABS系统生产厂家:长春科密汽车制动有限公司, 型号:CM4XL. |
底盘参数参数 | |||
底盘型号: | CA1160P62K1L2E5Z | 燃料种类: | 柴油 |
轴数: | 2 | 前轮距: | 1800,1914(mm) |
轴距: | 5000, 4700, 4500, 5300 |
后轮距: | 1800,1847(mm) |
驾驶室乘人数: | 3 | 弹簧片数: | 7/10+3,10/12+8,7/7+6,12/12+8 |
轮胎数: | 6 | 轴荷: | 5600/10000 |
轮胎规格: | 9.00-20, 9.00R20, 10R22.5, 10.00-20, 10.00R20 |
||
排放标准: | GB17691-2005国Ⅴ,GB3847-2005 |
发动机参数 | |||
发动机: | 发动机生产企业: | 排量(ml): | 功率(kw): |
BF6M2012-20E51 BF6M2012-18E5 BF4M2012-16E5 BF6M2012-22E51 CA4DK1-18E5 CA4DK1-22E51 CA4DK1-18E51 CA4DK1-16E51 |
中国第一汽车集团公司 中国第一汽车集团公司 中国第一汽车集团公司 中国第一汽车集团公司 中国第一汽车集团公司 中国第一汽车集团公司 中国第一汽车集团公司 中国第一汽车集团公司 |
6060 6060 4040 6060 4764 4764 4764 4764 |
150 139 113 165 139 165 139 121 |
