国五东风天锦工程抢险车
1、应急电源泵车,程力威工程救险车,该车机动性强,真正实现了移动水泵的概念,设备可满足紧急排水抢险的需要,并具备移动电源功能,整车外形尺寸:7550mm(长)*2400mm(宽)*3600mm(高)。
2、应急电源泵车,东风工程抢险车采用东风天锦平顶排半驾驶室;国五康明斯ISDE180 50发动机;共轨+SCR技术。5.9L排量。轴距:4500MM;前后桥:4.5/9T(东风);DF6S900变速箱;离合器:Φ395;车架断面:250×80×[7+4]MM;9.0020轮胎;钢200油箱;超速档;有空调。带ABS,行驶记录仪;下防护。板簧片数:8/10+8。最大涉水深度600mm
3、发电机组:发电机组备用功率160kw额定输出功率145千瓦,额定频率50HZ,额定电压230/400V,康明斯发动机,调速方式,电子调速,启动电瓶,电瓶总闸。
4、接地装置:接地桩和接地电缆线,连接车箱内专设的接地桩头,连接方便,在机组工作时,接地线连接,保护作业安全,机电设备有严密的防漏电保护措施,在作业中,整车接地线,采用低压接地线,配备可拆卸式接地针,直径不小于10mm.
5、控制系统采用智能控制系统,集中控制,中文界面,具有自动障碍保护功能,选用优质电器元件,性能稳定,安全可靠。
6、真空辅助自吸泵,可选配备一台一体式真空辅助自吸排污泵,流量300-2000立方米每小时,电机功率18.5-160千瓦,扬程8-20米,吸程8米,安装在车辆尾部,方便拆卸水管及出水,该泵无需灌水,无需额外增加水环泵辅助抽真空,性能好,出水快,水泵启动采用软启动。
7、抽水管:水泵进水口为八寸,美国进口透明水管,质量轻,拿取方便,配3.5米长中,接头采用东方式快速接头,使用方便,密封效果好,每个进水口配置鸭嘴式接头,实现低水位抽吸作业,各进水口配90度弯头
8、排水管:水泵出水口1-5个,为5寸出水口,每个出水口66米,出水软管(33米/卷),软管为快速接头连接,操作方便,并在接头处有防松保险装置,安全可靠,水管直径125cm,水管材质为双面PVC,耐磨,耐压10kg,快速接头为凸轮接头。
9、控制系统,采用智能控制系统,集中控制,中文界面,具有自动障碍保护功能,选用优质电器元件,性能稳定,安全可靠,一键启动。
10、超轻型高速不锈钢潜水泵:配7台便携式超轻型高速不锈钢高频率防腐蚀潜水泵,总流量可达3000立方每小时,单台水泵功率为18.5kw,扬程为8米,单台水泵配直径为200mm消防式水管2根,每根长度为25米。

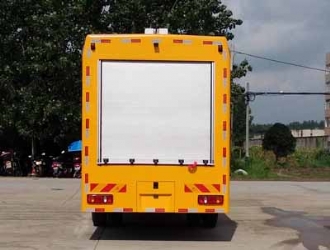

11、厢体:厢体外部钢材为优质冷扎钢板,内衬优质冷轧钢板折弯骨架,工艺先进,强度牢固,厢体为全密封结构,具备运输,防雨,防腐,防火,防锈要求。车厢尾部安装铝合金卷帘门,发电机组进排风消声处理,消声器做降噪处理,车厢水泵两侧设开门,发电机进风口和排风口防雨百叶窗,工作门下,尾部设有隐藏式抽拉梯,与车厢底板框架连接。
12、外供电源:箱内配备满足5千瓦功率输出,电压380V插座1只,220V通用插座1只
13、内部照明:车厢内飞利浦LED照明灯,在启动发电机组时采用发电机组供电,发电机组停机时采用车辆直流电源供电,可实现便捷切换。
14、液压支撑:车辆安装四只液压支撑腿,可在驻车状态均分车辆静压,保护车轮及弹簧钢板,选用进口优质意大利多路阀组,液压埇撑缸采用进口密封件,单缸静载荷5吨,加装双向液压锁。
15、外部照明灯:车厢后顶部安装升降照明灯,灯具功率150*2=300W,光源形式LED灯(二聚光,二泛光),灯杆举起高度1800mm水平旋角360度,垂直旋角330.
16、长排警灯:车头安装长排工程警灯,带喊话器。
17、爆闪灯:车辆两侧各配四只共八只红白爆闪警灯,对行人及过往车辆起到警示作用。
18、消防 配两只手提式干粉灭火器2只,摆放于车上易拿取处。
19、倒车雷达:可视倒车雷达,七寸显示屏,配4只安全探头。
产品主要技术参数 | |||
产品名称: | CLW5160XXH5型救险车 | 外型尺寸: | 7550, 7650, 7950, 8050, 8250, 8350, 8450, 8550, 8750, 8850X2400,2480X3250,3420,3600(mm) |
底盘型号: | DFL1160BX1V | 货厢尺寸: | XX (mm) |
总质量: | 15800(Kg) | 接近/离去角: | 20/12,20/11(°) |
额定质量: | 3105(Kg) | 前悬后悬: | 1430/2320,1430/2420(mm) |
整备质量: | 12500(Kg) | 最高车速: | 98(km/h) |

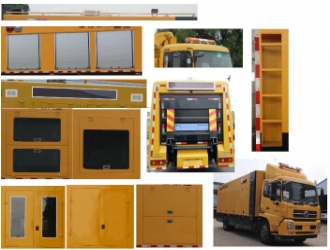

整车备注: | 1.驾驶室前脸扰流罩为选装件。选装前雾灯.选装卧铺侧窗装饰板; 2.车头选装无导流罩, 选装LED屏, 嵌入式照明灯, 卷帘门, 对开门, 带玻璃对开门; 后部选装对开门, 带玻璃对开门, LED显示屏, 液压尾板, 后部爬梯, 选装无箭头灯; 车顶选装无高杆灯, 选装照明灯, 探照灯, 不锈钢围栏, 顶置空调。3.该车专用装置:装有静音车厢, 发电机组, 电缆卷盘, 控制系统等, 内部可选装电驱式排水泵或柴油机驱动式水泵或液压水泵, 主要用于应急供电, 应急救险时抽排污水。4.后防护材质为钢材, 以车身构件代替, 后防护离地高度为500mm。侧防护材质为钢材, 以车身构件代替, 侧防护离地高度为470mm。5.带卫星定位的行驶记录仪, ABS型号: 3631010-C2000, 生产厂家:东科克诺尔商用车制动系统(十堰)有限公司.此整车长/前悬/轴距/后悬对应关系为(mm):7550/1430/3800/2320, 7650/1430/3800/2420, 7950/1430/4200/2420, 8050/1430/4200/2420, 8250/1430/4500/2320, 8350/1430/4500/2420, 8450/1430/4700/2320, 8550/1430/4700/2420, 8750/1430/5000/2320, 8850/1430/5000/2420. |
底盘参数参数 | |||
底盘型号: | DFL1160BX1V | 燃料种类: | 柴油 |
轴数: | 2 | 前轮距: | 1880,1900,1920(mm) |
轴距: | 3800, 4200, 4500, 4700, 5000 |
后轮距: | 1800,1860,1820(mm) |
驾驶室乘人数: | 3 | 弹簧片数: | 7/9+6,8/10+8 |
轮胎数: | 6 | 轴荷: | 5800/10000 |
轮胎规格: | 9.00-20, 9.00R20, 10.00-20, 10.00R20, 10R22.5, 275/80R22.5, 275/70R22.5, 295/80R22.5 |
||
排放标准: | GB3847-2005,GB17691-2005国V |
发动机参数 | |||
发动机: | 发动机生产企业: | 排量(ml): | 功率(kw): |
ISD210 50 ISD190 50 ISD180 50 EQH180-52 EQH180-53 ISB180 50 ISD270 50 ISB210 50 ISB190 50 |
东风康明斯发动机有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司 东风商用车有限公司 东风商用车有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司 |
6700 6700 4500 4752 4752 5900 6700 5900 5900 |
155 144 132 132 132 132 198 155 140 |
