国五东风多利卡9.4吨洒水车
国五东风多利卡9.4吨洒水车底盘配置参考:
1、东风多利卡底盘,国五YC4F130-50玉柴130马力发动机,5档带后副变速箱,3T前桥7T后桥,8.25-20大轮胎,188mm双层直大梁,方向助力,断气刹, 原厂ABS, 空调 ,中控门锁,电动门窗,轴距:3800mm
2、东风多利卡底盘,国五CY4BK151朝柴143马力发动机,6档变速箱,3T前桥7T后桥,8.25-20大轮胎,188mm双层直大梁,方向助力,断气刹, 原厂ABS, 空调 ,中控门锁,电动门窗,轴距:3800mm.
3、东风多利卡底盘,国五YC4S150-50玉柴150马力发动机,6档变速箱,3T前桥7T后桥,8.25-20大轮胎,188mm双层直大梁,方向助力,断气刹, 原厂ABS, 空调 ,中控门锁,电动门窗,轴距:3800mm
国五洒水车容积9.4方,罐体采用国标武钢碳钢钢材制作,前冲后洒,尾部带工作平台及高炮.装配程力威牌水泵(60/90水泵),自流阀及消防接头各1个,水管3米2根, 花洒2个,可自吸水,自排水功能。
国五绿化喷洒车垂直吸程<6米,洒水宽度≧14米,射程≧28-30米,扬程45米,引水时间<5min,流量40m3/h。前冲(喷)、后洒、带侧喷(花洒)、带后工作平台、平台上安装绿化洒水高炮(炮喷射形状可调节:直冲、大雨、中雨、毛毛雨、雾状、可连续调节,360°旋转),配消防接口,自流阀,滤网,带自吸自排功能。
国五洒水车专用性能:
1、罐体:采用武钢优质碳钢板制作,两侧封头采用武钢优质碳钢板制作,内置防荡板,以避免在满载状态下因液态冲撞而造成刹车效果不佳,转向不灵等情况发生,罐体制作工艺:罐体制作采用9.5米大型卷板机一次成型,强度更高,罐体成型后高压所了体试漏检测,强度高,重心稳,车辆运载平稳,罐体前后封头用等离子数控切割机下料,后采用仿行旋边机旋压一次成型,以增加度度,不允许用人工敲击,罐体在焊接工装工位上采用气体保护焊自动焊接而成,保证罐体焊缝质量的原样性,罐体长度采用一次成型的整体式纵梁焊接,确保罐体的强度,罐体要进行整体喷丸工艺处理,以消除焊缝应力和整体除锈。
2、抽排水系统:选用大功率洒水泵,保修期为一年,洒水泵可起到吸水和加压排水功能,可将池塘的水直接吸入罐体内也可直接从城市街道的消防栓上连接注水,吸入罐体内可自吸湖,塘水以节约成本,取力器选用变数箱侧取力,阀门选用铝合金,不锈钢球阀,管网采用优质镀锌管制作而成。
3、前冲洗:直流喷嘴二只,冲洗宽度可达到14米以上,除冲洗路面外,当喷头调整至45度左右时,可对路面两旁的高大树木进行冲洗。
4、后喷洒:装有两只喷淋后洒装置,可对路面进行保洁和压尘,呈扇形喷洒时,洒水宽度可达10米以上。
5、高喷射:配备绿化高压水炮一只,洒水车尾部带后工作平台,平台上安装绿化洒水高炮(可360度旋转,可调成柱状最大射程28米,也可调成雾状最大射程14米,可调成,直冲状,大雨,中雨,小雨,毛毛雨),主要用于园林绿化,紧急情况下可用于消防。
6、侧喷:在汽车尾部配两只侧洒喷嘴,主要用于对绿化带进行喷淋,浇灌,除尘,也可以对绿化隔离带的人行通道进行喷洒作业。
7、配备:前冲后洒,侧喷,平台高炮,自流阀及消防接头各一个,抽水管2根,花洒2个。
产品主要技术参数 | |||
产品名称: | CLW5121GSSE5型洒水车 | 外型尺寸: | 7000X2200X2900(mm) |
底盘型号: | EQ1127SJ8GDC | 货厢尺寸: | XX (mm) |
总质量: | 12495(Kg) | 接近/离去角: | 20/12(°) |
额定质量: | 7300(Kg) | 前悬后悬: | 1130/2070(mm) |
整备质量: | 5000(Kg) | 最高车速: | 95(km/h) |

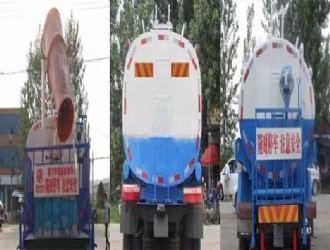

整车备注: | 1、选装不带洒水平台及选装带喷雾机组; 2、运输介质:水, 密度:1000千克/立方米, 罐体有效容积7.66立方米, a、带洒水平台时, 罐体外形尺寸(长×宽×高)(mm)为4200×2000×1340; b、不带洒水平台时, 罐体外形尺寸(长×宽×高)(mm)为4500×1900×1300; c、带喷雾机组时, 罐体外形尺寸(长×宽×高)(mm)为3600×2100×1400; 3、侧防护及后下部防护装置均采用Q235A材质, 均采用焊接连接, 后部防护断面尺寸(mm):150×50, 后部防护离地高度:450(mm); 4、文字喷图位置、车辆颜色及局部细节可变化, 可选装椭圆罐体; 5、ABS系统生产厂家:襄阳东风隆诚机械有限责任公司, 型号 ; ABS/ASR-24V-4S/4M; 6、随底盘选装驾驶室。 |
底盘参数参数 | |||
底盘型号: | EQ1127SJ8GDC | 燃料种类: | 柴油 |
轴数: | 2 | 前轮距: | 1740(mm) |
轴距: | 3300, 3650, 3800 |
后轮距: | 1640(mm) |
驾驶室乘人数: | 3 | 弹簧片数: | 8/10+7 |
轮胎数: | 6 | 轴荷: | 4995/7500 |
轮胎规格: | 8.25R20
14PR, 8.25-20 16PR |
||
排放标准: | GB17691-2005国Ⅴ,GB3847-2005 |
发动机参数 | |||
发动机: | 发动机生产企业: | 排量(ml): | 功率(kw): |
YC4S150-50 YC4FA130-50 CY4BK151 |
广西玉柴机器股份有限公司 广西玉柴机器股份有限公司 东风朝阳朝柴动力有限公司 |
3767 2982 3856 |
110 95 105 |
