车厢可卸式垃圾运输车使用说明书

车厢可卸式垃圾运输车使用说明书：

一概述

程力专用汽车股份有限公司从事于专用汽车的研发和生产，致力于安全、环保、高效、节能方面的技术研究和应用，强调产品的经济性、功能性和美观性，技术成熟、工艺精湛、品种多样、性价比高。

“程力威”牌车厢可卸式垃圾车又称拉臂式垃圾车（以下简称垃圾车）是用于城镇袋装、散装生活垃圾物的收集、运输、卸料作业的专用车辆。

二 、车厢可卸式垃圾运输车结构特征及工作原理

该车是由汽车底盘、拉臂主油缸、副车架、翻转架、支撑腿（选装）、锁紧架、锁紧油缸及多路换向阀等组成。翻转架一端连在副车架上，其另一端设有活动拉臂，中间安装有锁紧系统；活动臂油缸一端连在活动臂上，另一端连接在副车架上；锁紧机构通过锁紧油缸的动作可以在箱体自卸时将附车架上的箱体与翻转架及拉臂连为一体，在主油缸伸出时形成自卸角，也可以通过锁紧油缸的收回把翻转架与副车架锁紧为一体，利用主油缸的收回或伸出使活动拉臂将地下的垃圾厢拖拉至副车架上或从副车架上放回到地面。

 该车可将地上的垃圾厢及垃圾厢内的垃圾一同拉至车上运走同时可自卸，降低了工人的劳动强度。该车厢可卸式垃圾运输车的收运方式是目前广泛采用的垃圾收运方式，可以实现一车多厢，大大降低了配备成本和空间等等；其专用装置的功能均以汽车发动机为动力，通过液压机构手动或电控来实现。车辆的厢体采用优质碳素钢板全密封焊接结构，具有强度高、重量轻、密封严、不产生二次污染等优点。





三 操作步骤

 启动发动机，检查各连接管路是否漏油、漏气、各转动部件是否转动灵活，连接可靠，各操作指示牌指示位置是否正确。经检查无任何问题后，可按以下步骤进行操作。

(一).拉起垃圾厢体（装厢）

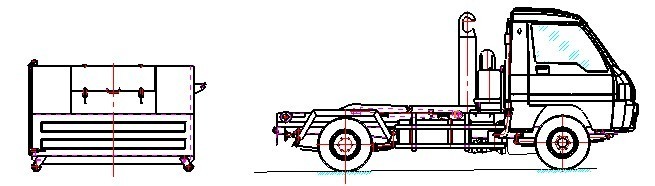

步骤1.将锁紧钩操作手柄推至松开状态将驾驶室内操纵手柄向下拉，使得锁钩脱离主拉臂两端的锁紧销轴上，让主拉臂与副拉臂脱离，如下图1、图2 ：

步骤2  拉起驾驶室内手刹手柄，使车辆处于驻车状态。

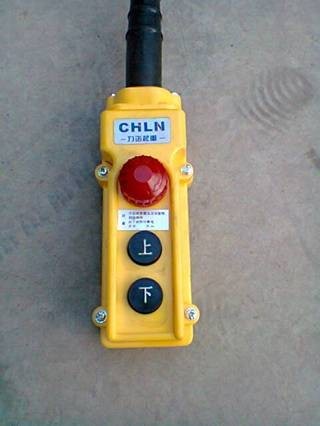

步骤3  拿起驾驶室内控操纵盒，见下图3。

旋转控制盒上端红色按钮，按按钮上指示的方向旋转，此时将会发出“嘀嘀”的蜂鸣声，表示电磁离合器接通；接着按住控制操纵盒最下方的按钮“下”不松手，主拉臂开始工作，拉臂油缸伸出，主拉臂绕翻转翻转架前铰链轴旋转，拉臂处于钩箱位置，适当调整拉臂钩高度并与箱体弯钩对准，松开“下”按钮如图3。

                                                                    图3

 图4

步骤4 下车观察垃圾厢后门下端锁紧手柄是否处于锁紧状态，如没有处于锁紧状态或锁紧不可靠，应扳动锁紧手柄，确保垃圾厢后门锁紧手柄把垃圾厢后门与垃圾厢锁紧在一起。

步骤5 观察垃圾厢垃圾投入门是否关闭，没有关闭的关闭垃圾投入门，并让垃圾投入门操作手柄处于锁紧状态，确保垃圾投入门锁紧后，方可进入一步操作。

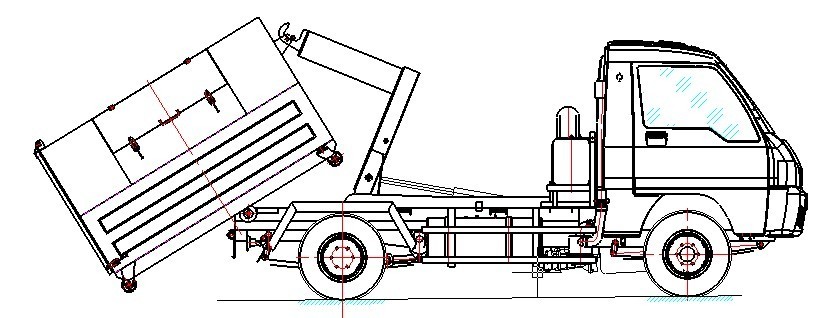

步骤6  当拉臂钩钩对准厢体弯钩时，按住控制操纵盒中间的“上”按扭不放，，主拉臂油缸回收，拉臂钩钩住厢体弯钩，垃圾厢开始吊起，并继续上车。如图5。

 图5

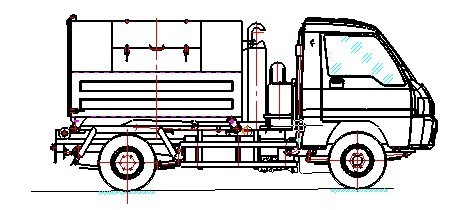

步骤7  当垃圾厢体落放到副车架上后，松开控制盒“上”按钮，并按下控制盒最上方的红色按钮，断开电磁离合器电源，不再有“嘀嘀”的蜂鸣声，表示电磁离合器停止工作；此时按图1所示要求，向上操纵锁紧手柄至锁止状态，锁钩锁挂在主拉臂两侧的锁紧销轴上，使得主拉臂、副拉臂锁紧在一起，垃圾厢后端尾部也同时进入到副拉臂的限位钩内，使得垃圾厢上下方向限位，垃圾厢被锁限在主拉臂和副拉臂上，如图6。

图6

※注意

1.保证垃圾厢体的纵梁位于附车架尾部两后滚轮之间，否则，应调整车辆位置，保证车辆纵向中心轴线与垃圾厢纵向轴线重合；

2.垃圾厢内垃圾的重量不要超过车辆所允许的范围内，该系列车型，垃圾重量不要超过500kg，否则，装厢时，会造成系统压力太大，液压元件损坏，漏油、离合器打滑甚至烧死，离合器皮轮打滑甚至损坏等现象多少；

3.装厢动作工作时，可根垃圾厢收集垃圾的重量，可适当加大发动机油门，以便垃圾厢能顺利起吊实现装厢（根据装厢工作情况而定）；

4.当完成装厢、卸料、卸厢等相关操作后，应及时关闭电磁离合器操作按钮，保证电磁离合器处于断电状态，特别是整车处于熄火状态时，更应注意，使电磁离合器处于断电状态，否则将会造成电瓶供电消耗很大，很快导致亏电而不能正常起动车辆；

5.液压调压阀的压力一般情况下，不要调整 ，车辆出厂前都已调好。

（二）.卸料

装厢后，厢体锁紧在车架上，车辆可拖运垃圾厢至垃圾处理场，车辆按垃圾处理场要求，把垃圾卸在垃圾处理场的指定位置，倾卸垃圾的这一过程即为卸料。

步骤1. 卸料前，先拉起驾驶室内手刹手柄，使车辆处于驻车状态。

步骤2. 下车，打开垃圾厢后门上的锁紧手柄，使垃圾厢后门与垃圾厢厢体下端不在锁紧在一起。

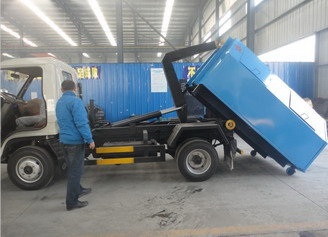

步骤3. 操作控制盒上的红色按钮，接通电源发出蜂鸣声，再确保锁紧手柄处于锁紧位置，即副拉臂与主拉臂锁紧在一起，主拉臂与副拉臂都能绕后转轴旋转时，按住控制盒上的“下”按扭，拉臂油缸伸出，主拉臂、副拉臂绕副车架后滚轮旋转，垃圾厢起来，垃圾厢后门自动打开，实现倾倒垃圾，如下图7。

步骤4. 垃圾倾倒完毕后，按住操作控制盒上的“上”按扭，垃圾厢将回落到卸料前状态，确保垃圾厢与副车架充分接触后，按下控制盒上的停止按钮，液压缸停止工作，关闭控制盒上的电源开关，电磁离合器断开电源。

步骤5. 操纵驾驶室内的操纵手柄，确保主、副拉臂锁紧在一起。

步骤6. 下车锁紧垃圾厢后门锁紧手柄，确保垃圾厢后门与垃圾厢锁紧在一起。卸料工作全部完成。



图7

※注意

1.卸料时，可根垃圾厢收集垃圾的重量，可适当加大发动机油门，以便利于举升垃圾厢。

2.当拉臂油缸伸出到极限位置前，即垃圾厢达到所能达到的最大倾斜角度，一般在40°左右，应按下控制盒上的停止按钮，使液压缸停止工作。一般情况下不要达到极限状态，否则会对整个液压系统不利，造成系统油压升高，损坏液压元件及工作部件。

(三).卸厢

垃圾倾倒完毕后，把垃圾厢拖运到垃圾收指定的生活区、街道或其它场所，准备用垃圾厢收集相关区域的垃圾。

步骤1. 当车辆托运垃圾厢到指定区域存放垃圾厢时，把车辆站到指定的适当位置，拉起手刹开始准备卸厢。

步骤2. 卸厢前，首先操纵锁紧操纵手柄，使得锁钩脱离主拉臂两侧的锁紧销轴。

步骤3. 旋转操纵控制盒上的红色按钮，接通电磁离合器，发出“嘀嘀”的蜂鸣声。

步骤4. 按住控制盒上的“下”按钮不放，拉臂油缸开始伸出，主拉臂旋转，垃圾厢慢慢脱离副车架，保持拉臂油缸工作状态，垃圾厢继续续脱离副车架，工作到一定程度，垃圾厢后端滚轮开始接触地面，如图5所示。

步骤5. 继续保持拉臂油缸工作状态，主拉臂旋转角度越来越大，垃圾厢完全接触地面，继续保护拉臂油缸工作状态，直到拉臂沟完全脱离垃圾厢的弯钩，松开“下”按钮拉臂油缸停止工作。

步骤6. 松开手刹，开动车辆向前移动一段距离，使拉臂钩离开垃圾厢，拉起手刹。

步骤7. 按住控制盒上的“上”按钮不放，拉臂油缸开始回收，主拉臂开始向回旋转，直到主拉臂完全回到位，如图2所示，按下控制盒上的红色按扭，电磁离合器断开电源，“嘀嘀”蜂鸣声停止。

步骤8. 下车，观察垃圾厢位置是否符合要求，若不符合，可推动垃圾厢，调整到合适位置，卸厢工作全部完成。

（四）启动拉臂式垃圾运输车，离开垃圾厢，到其它存放垃圾厢的场所，看垃圾厢是否收满垃圾，如果垃圾厢内垃圾已达到垃圾厢收集要求，可按（一）装厢操作要求装厢，否则，可等到一定时机再装厢，从而实现装厢、卸料、卸厢周而复始的工作，达到收集垃圾、清洁环境的目的。
