LED广告车P6屏参数特点介绍:
系 统 概 述:幻彩LED广告车是把幻彩LED显示屏与广告车完美的融为一体的新产品,增加了丰富多彩的显示效果,提高了视觉冲击力,受众人群集中,针对性强,广告效应极佳的产品。幻彩LED显示屏系统作为光、电、声结合的多媒体高科技产品,主要包括以下部分:
1、 幻彩显示及控制系统
2、 LED显示屏体
3、 视频播放控制系
幻彩显示及控制部分
幻彩显示部分由显示和控制两部分组成,变化效果可以预设为静态和动态等多种变化方式,由专用的单片机来控制,也可以根据车速的变化同步控制变化效果的速度,与车融为一体。
LED显示屏体
显示屏的控制线路接收来自控制系统的信号,通过驱动电路,使LED发光。显示屏由LED发光器件和控制电路组成,整个显示屏由结构相同的箱体组成,箱体可以互换,这将使得屏体的安装、维护,更为简洁、方便。显示屏的面积可根据客户的要求,由数个箱体组成。
视频播放控制系统
在系统中,屏体播放的内容都是由计算机制作、处理,输出视频文件,然后通过视频播放系统控制显示屏体。计算机外部设备,如扫描仪,数码相机,摄像机等,可输入各种图片及视频到计算机进行处理由LED显示屏播放。
系 统 功 能
一、可以显示国家标准二级汉字字库(中英文等),字体可有多种选择(宋、仿宋、楷书、隶书、魏碑、姚体以及繁体),字号可大可小(汉字16点阵到72点阵无级可变)。
二、接扫描仪,可扫描输入各种图片、图案(包括手写字体)。
三、可输入视频信号(电视、录像、激光视盘),实时显示动态电视画面,同时可以显示其它图表、动画。
四、显示方式多种多样,如上下、左右、中间展开、活动百叶窗、跑马灯效果等。
五、画面的显示时间可以控制,并能自动切换。
六、屏的像素与计算机监视器逐点对应,成映射关系。映射位置方便可调。
七、播放的节目可以随时更换,包括节目的内容、播放的顺序、播放的时间长短等,更改的节目可以及时的显示出来。
八、控制用计算机作为网络上的一个工作站,从指定的服务器上读取实时数据,在显示屏上显示出来。
系 统 特 点:
一、亮度可调 :除256级软件调节外,接收板有8级亮度调节接口,可对显示屏进行手动或自动亮度调节。
二、软件兼容强:具备软件开放式结构。显示屏可使用 DOS操作系统也可使用WINDOWS98、WINDOWSNT WINDOWS2k WINDOWSXP操作系统。
三、防尘、防潮、防盐雾。
采用的防护标准,焊锡采用抗氧化的锡膏,线路板具有绿油隔氧层。从插件、焊接、清洁、烘干到“三防”液的喷涂,全过程均为专业化设备完成,防护有效期达10年。
四、快速安装、拆卸箱体:为了使显示屏的结构设计便于拆装和搬动,为此我们作了如下设计:选用了箱体结构,普通劳力即可完成显示屏拆卸和装配工作。五、专业安全的配电系统:显示屏的配电技术是保证系统正常可靠工作的必要保证,忽视这方面会造成重大事故,甚至引起重大事故,甚至火灾。我公司在配电方面进行专业的研究并推出了安全可靠的配电系统,该系统可以实现自动开关屏幕、屏幕亮度自动调节等功能。
LED灯管参数
品牌发光管 |
平均亮度 |
视角 |
中心波长nm |
测试条件 |
光磊红色 |
200mcd |
140 |
630±2.5 |
|
士兰绿色 |
420mcd |
140 |
525±2.5 |
|
士兰蓝色 |
110mcd |
140 |
470±2.5 |
|
红绿蓝亮度配色比例为R:G:B=3:6:1 (白平衡),红灯台湾光磊、蓝绿杭州士兰。 |

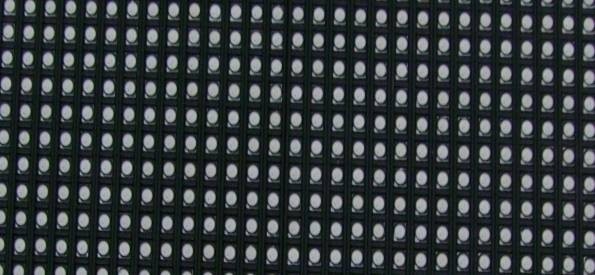

(1)单元板参数
规格型号 |
PH6 |
物理点间距 |
|
物理密度 |
27777点/m2 |
发光点颜色 |
1R |
控制扫描方式 |
恒流驱动1/8扫 |
单元板分辨率 |
32(W)× 16(H) |
单元板尺寸 |
|
面罩 |
塑料面罩 |
单元板重量 |
|
(2)屏体规格
说 明 |
技术指标参数 |
1、灯管 |
物理点间距:6mm 像 素 形 状 :SMD 3528 基 色:正红+纯绿+纯蓝 发光点颜色:1R1G1B 物理密度:27777点/m2 |
2、像素管单元箱 |
模组分辨率:长32点×高16点 模组尺寸:长192mm×高96mm 箱体尺寸:长 |
3、显示屏整屏 |
屏体显示面积: 物理分辨率:(长)352点×(高)224点=78848点 模组数量:154块 最佳视距:3~50m 最佳视角:水平140度 屏体厚度:厚度 |
机 械 参 数 |
|
箱体数量 |
箱体规格可以根据要求制作 |
平整度 |
任意相邻像素间≤0.5mm;模块拼接间隙<1mm ; |
光 学 参 数 |
|
亮度 |
≥2400cd/㎡ |
最佳视距 |
|
视角 |
140度(水平及垂直) |
灰度等级 |
8bits视频源输入,校正后≥4096级 |
显示颜色 |
红、绿、蓝各256色,共16.7M色 |
亮度调节方式 |
软件调节256级可调 |
屏 体 电 源 |
|
屏体供电 |
AC220V/380V±10%,50Hz(三相五线制) |
平均功耗 |
约200W/m2~300W/m2 |
最大功耗 |
≤700W/m2 |
主 控 参 数 |
|
视频输入方式 |
Video及S-video |
图像传输速度 |
≥72帧/秒 |
屏幕刷新速率 |
>400HZ |
控制系统采用 |
数据控制卡 |
计算机显示模式 |
800×600,1024×768 |
传送距离 |
超5类线100m;或多模光纤:500米;或单模光纤20公里 |
可 靠 性 参 数 |
|
环境温度 |
存贮 -30℃ ~ 90℃ |
工作温度 |
|
相对湿度 |
25%~95%RH |
平均无故障时间 |
>5000小时 |
寿命 |
10万小时 |
防护等级 |
IP31 |
失控点 |
≤万分之二 |
