拥有扫路车，吸尘车所有功能的国四东风天锦洗扫车厂家直销产品特点
作者：程力专汽 来源：程力专用汽车股份有限公司 日期：2014-12-27湖北程力洗扫车采用东风天锦DFL1160BX5型国Ⅳ二类汽车底盘改装，加装副发动机、风机、高压水泵、清水箱、垃圾箱、左右立扫、带喷水杆的宽吸嘴、低压冲洗系统、扫盘降尘系统、液压系统、专用装置电控系统和副车架等改装而成。副发动机驱动风机和高压水泵，副发动采用东风康明期4缸柴油发动机。风机用8.0高压离心风机,效率高、风量大，最高风量达23500m3/h。高压水泵采用同际知名T7012IR 型柱塞柱，流量合适，压力高，允许最高压力达10MPa，清水箱充分利用了车载空间，容积大，容积达9m3。

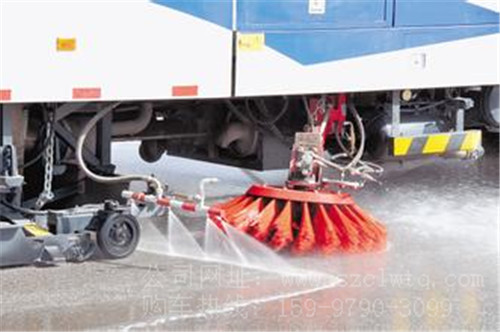

湖北程力洗扫车图片展示
垃圾箱采用单层不锈钢结构，倾翻卸料，带高压位自洁装置。自洁装置可在垃圾箱卸料时帮助卸料，清洗垃圾箱内部。左右立扫为单扫盘，减少了扫刷数量和扫刷消耗量，能降低使用成本。左右立扫分开控制，可实现左扫、右扫和全扫等不同作业模式。宽吸嘴的吸口宽度达到2418mm，确保作业总宽度大于3.5mm。4个高度可调的吸嘴轮，能方面调整和保证吸嘴与路面间的合理间隙。吸嘴内高有喷水杆，尽可能多地将高压洗涤喷嘴布置在吸嘴内部，不但清洗效果好，还能最大限度减少高压水气流冲起污物产生的二次污染。左右喷水杆安装在吸嘴上，随吸嘴升降，结构简单紧凑，保证喷水杆的离地高度固定不变，达到最佳清洗效果。开式液压系统驱动左右立扫升降、左右扫肋旋转、吸嘴升降、垃圾箱后门开闭、垃圾箱倾翻复位等机械动作。底盘变速箱侧取力器驱动低压水泵，实现洒水车的低压冲洗功能。一键式作业起动和停机操作。
湖北程力洗扫车具有路面清洗、路面清扫、路缘清洗、路缘和路缘石立面洗刷、低压冲洗、喷雾除尘等多功能。有“全洗扫”、 “左洗扫”、 “右洗扫”、 “全扫”、 “左扫”、 “右扫”6种作业模式可选择。选择“全洗扫”模式清洗广场和路面，清洗效率高效果好，洗净率达90%以上。选择“左洗扫”或“右洗扫”模式清洗路面和路缘、洗刷路缘石立面。需要进行路面清扫或路面保洁作业时，可选择扫路模式。需要喷雾除尘时，可开启喷雾装置，进行喷雾除尘作业。可以像洒水车一样对路面进行低压冲洗作业。
湖北程力洗扫车适用于城市道路、高速公路、广场、机场、码头、遂道、桥梁、隔离墙避、路缘和路缘石立面的机械化清洗、清扫、喷雾降尘等清洁作业。
湖北程力洗扫车性能与结构参数
表1整车性能与结构参数表
项目
单位
CLW5160TXSBX5
作
业
性
能
洗
扫
作
业
最大洗扫宽度（含路缘清洗宽度）
m
4．1
路面洗扫宽度（不含路缘清洗宽度）
m
3．5
洗扫速度
Km/h
3∽10
清洗水额定压力
MPa
10
清洗水额定流量
L/min
122
清
扫
作
业
清扫宽度
m
3．5
清扫速度
Km/h
3∽15
保洁速度
Km/h
3∽20
最大清扫能力
M2/h
70000
卸料角
°
≥48
低压冲洗宽度
m
24
清水箱总容积
L
9000
垃圾箱总容积
L
7000
行驶性能
最高车速（满载）
km/h
90
最大爬坡角
°
30
制动距离（满载30Km/h）
m
≤10
最小转弯直径
m
19
燃油消耗量
限定工况百公里燃油消耗量
L/100km
18
全洗扫作业
作业速度
7km/h
（2档怠速）
副发动机转速2000r/min
L/h
13．7
L/10000m2
5．64
副发动机转速1700r/min
L/h
8．9
L/10000m2
3．76
全扫作业
作业速度
7km/h
（2档怠速）
副发转速2000r/min
L/h
11．1
L/10000m2
4．59
副发转速1700r/min
L/h
7．2
L/10000m2
3．12
质量参数
整车整备质量
Kg
11305
最大总质量
kg
16000
结构尺寸
外形尺寸（长X宽X高）
mm
8150X2500X3000
轴距
mm
4700
轮距
前轮
mm
后轮
mm
接近角
°
离去角
°
17．5
最小离地间隙
mm
275
湖北程力部件型式与参数表2主要部件型式与参数
项目
CLW5160TXSBX5
汽
车
底
盘
底盘型号、类别、生产企业
DFL1160BX5
发动机型号、生产企业
东风康明斯ISDE185 40（国Ⅳ）
发动机额定功率
136kw/2500r/min
变速箱型号
DF6S900
变速箱速比
1：6.938/2:3.996/3:2.320/4:1.493/5:1.000/6:0.814/R:6.188
驱动轴
单级双曲线齿轮主主减速器
速比i=5.143
轮胎
前轮
9.00-20(9.00R20)
后轮
9.00-20(9.00R20)
燃油种类
满足第四阶段排放要求的柴油，根据气温选用合适的柴油牌号
副
发
动
机
标准配置
型号、生产企业
EQB170
东风康明斯发动机有限公司
功率
125kw/2500r/min
选装配置
型号、生产企业
EQB140-20
东风康明斯发动机有限公司
功率
118Kw/2500r/min
离合器
汽车离合器，气动驱动，电气自动控制
散热器
有效尺寸783*714*70
风
机
型式
专用高压离心风机 型号No7.1#C，最大风量23500M3/h
额定转速
2400r/min
传动型式
窄V带传动（型号15N-2690，5根）
液
压
系
统
型式
开式，电液控制集中操纵
主要元件
齿轮泵/1件、手压泵/1件、
摆线马达/2件、液压缸
集成块等
溢流压力
15MPa
液压油容量
60L
电
气
系
统
控制方式
PLC控制+手动控制、机电液互锁等
底盘车系统电压
24V
工作装置系统电压
24V
蓄电池型号
12V-140A.H(2只串联)
高
压
清
洗
系
统
高压水泵
型式
柱塞泵
型号
T7012IR
额定压力
10MPa
系统使用压力
10MPa
额定流量
122L/min
额定转速
1000r/min
传动型式
窄V带传动（型号15N-1900，3根）
水阀及控制
水阀型式
高压不锈钢球阀，10MPa
控制方式
气缸驱动，电气控制
喷水杆喷嘴型式
高压洗涤型
项目
CLW5160TXSBX5
低压冲洗系统
低压水泵
型号
DH140
流量
60m3/h
扬程
90m
冲洗宽度
24m
扫盘降尘系统
电动水泵，洒水喷嘴。与高压清洗系统共水滤、水箱等
清
扫
系
统
型式
在底盘前后轴之间，车架两侧对称位置各布置一个可升降、可外伸的立扫扫盘，扫盘旋转由液压马达驱动，转速可调。
扫刷直径
φ900mm
扫盘速度
每分钟600转
扫盘倾角调整
前倾：4°-6°；外倾2°-4°
吸
嘴
型式
双吸口宽吸嘴，内置带高压喷嘴的长排喷杆（喷嘴数量13），吸嘴体与路面随动。液压驱动电气自动控制吸嘴升降，弹簧浮动悬挂。
吸管直径
2Xφ180mm两根。
工作时刚性部分离地间隙
5-10mm
左右喷杆
喷杆摆动
气缸驱动，电气自动控制，摆动角78°
喷杆离地高度
随吸嘴借吸嘴轮与路面随动，离地高度280mm
喷嘴总数量
8只，每侧4只
