新款后侧装压缩式垃圾运输车工作流程及操作方法

新款后装压缩式垃圾运输车是用于垃圾收集、转运的环卫专用车。装备有密封车厢 体、填装器、推铲、液压传动系统和电气控制系统。垃圾从车后部填装口倒入, 经破碎、压缩压入车厢内，因而装载容量比一般垃圾车大。装卸垃圾时既不污 染环境，又减轻了清洁工人的劳动强度。程力专用汽车股份有限公司生产的后装压缩式垃圾运输车采用了电脑控制自动操作装置，自动化程度高。 本说明书只介绍专用设备的结构特点、原理、操作方法、保养和故障排除。 车辆底盘的使用保养见底盘使用说明书。 购置程力威牌环卫车获得最佳效益，是我们和您共同追求的目标，但很大程度 取决于您对车辆操作的熟练程度和保养的仔细、深浅程度。我们诚恳地希望您 在使用车辆之前，能够通读本手册，并对其中介绍的操作程序做到得心应手。 本手册是车辆的一部分，应与车辆一起保存和使用。我公司对产品会作不断的 改进，改进的情况恕不一一通知您。因此，有可能出现本手册的介绍与实际结 构不同的情况，敬请谅解。在车辆的使用、保养和调整过程中，请您根据车辆 的实际装备情况，按照使用说明书相应内容进行。

一、新款后装压缩式垃圾运输车工作过程：

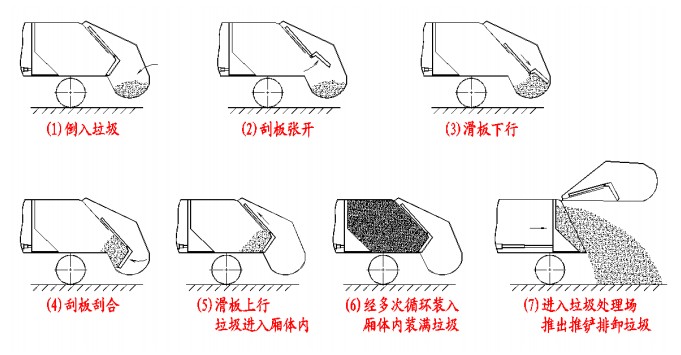

图一  工作过程图

二．新款后装压缩式垃圾运输车操作方法

1. 工作准备 ① 变速手柄置于空档位，启动发动机。 ② 发动机工作约 2 分钟后，当气压表指示至 6.5×100KPa 以上时踩下离合器踏板，接通取力器，齿轮啮合后， 缓慢放开离合器踏板（如有打齿声立即踩下离合器踏板， 重新接通取力器），接通动力，则油泵开始运转。 此时控制阀皆处于中位，液压系统处于卸荷状况。 ③ 打开操作面板（图二）上的电源开关，电源指示灯亮，准备作业。 在垃圾车不装卸垃圾时，应将操作面板上的电源 开关置于关的位置(即中位)。

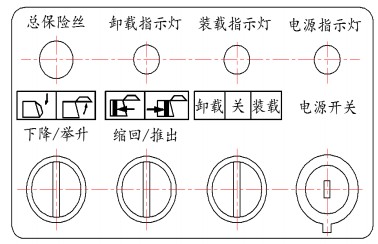

国二，驾驶室内专用设备操作面板

2.装载垃圾作业 将驾驶室内操作面板的装卸选择开关置于装载作 业位置，装载指示灯明亮。 1) 单次循环 点动垃圾车尾部填装器两侧按钮盒上的单次 循环按钮，垃圾车进入单次循环装载模式。 2）连续循环 点动按钮盒上的连续循环按钮，垃圾车进入连续循环装载模式。 3）连续循环停止 点动按钮盒上的连续循环停止按钮，垃圾车连续装载动作停止

4）紧急停止 遇到紧急情况，按下紧急停止按钮，刮、滑板在任何位置立即停止工作。

注意：1）进行“单次循环”工作时，如需停止某一动作，可再点动“单次循环”按钮，即可转到下一个动作。

2)  当装填垃圾至滑板上行不能到达上止点位时，说明垃圾已经装载，不可再强行装载，应立即停止工

作，以免超载。

3.后翻转机构装载垃圾（选装）

①. 将驾驶室内操作面板的装卸选择开关(图二)置于装载位，装载指示灯亮；

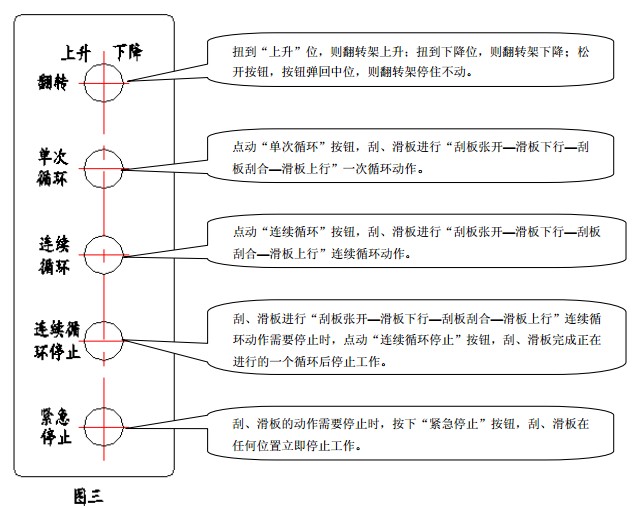

② 扭动填装器两侧按钮盒上的“翻转”旋钮开关（图三）, 即可操纵翻转机构。根据按钮盒上的标示，可

进行翻转架上升、下降和停止等动作。后翻转机构装载垃圾工作位置见图四。

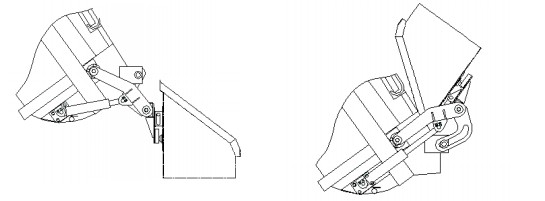

图四  后翻转机构装载垃圾工作位置

4、新款后装压缩式垃圾运输车排卸垃圾作业按前述方法接通取力器，打开操作面板的电源开关。

①．  将驾驶室内操作面板上的装卸选择开关拨至卸载作业位置, 卸载指示灯明亮；

②．  扭动填装器升降开关至“  ”举升位置（用手扭住），填装器开始举升，当填装器举升至终点时放开填装器升降开关, 举升停止；

③．  扭动推铲开关至“  ”推出位置(用手扭住)，推铲开始排卸垃圾，待垃圾排卸完毕后松开“  ”按钮，扭动推铲开关至“  ”回程位置(用手扭住)，推铲开始返回，推铲回位后，放开推铲开关；

④．  扭动填装器升降开关至“  ”下降位置（用手扭住）， 填装器开始下降，待填装器到位及锁勾锁上后,放开填装器升降开关，排卸作业完成。

5. 液压纯手动操作说明（电器系统出现故障而应急使用）

a)   当电器出现故障时，可操作相应的五个液压阀手柄(驾驶室后右侧，见图五)，实现垃圾的装填和排卸工作。

b)  采用液压阀手柄操作时，发动机不能处于怠速状态，务必使发动机转速高于 1200转/分（可调整油门拉线）。

c)  用液压阀手柄操作填装器时，液压阀必须推拉到底，  且填装器须举升至终点才允许下降。

  图五 液压阀手柄

d)  液压纯手动操作完毕后，松开油门拉线，使发动机恢复至怠速状态。
