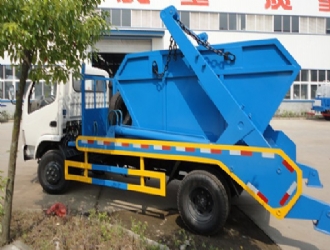

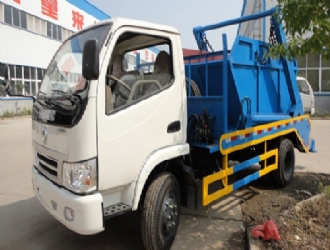

国四东风福瑞卡摆臂式垃圾车,3300轴距,常柴4B28BC1发动机铭牌功率70KW,148车架,1.8吨前桥,3吨后桥,7.00-16轮胎,单排可翻转驾驶室,24伏电池,无空调,有动力转向,气刹,无断气刹,无离合助力。
产品主要技术参数 | |||
产品名称: | CLW5070ZBSD4型摆臂式垃圾车 | 外型尺寸: | 5995X2000X2900(mm) |
底盘型号: | DFA1070SJ35D6 | 货厢尺寸: | XX (mm) |
总质量: | 7300(Kg) | 接近/离去角: | 19/13(°) |
额定质量: | 3070,3005(Kg) | 前悬后悬: | 1032/1663(mm) |
整备质量: | 4100(Kg) | 最高车速: | 95(km/h) |
整车备注: | 随底盘选装驾驶室;发动机:4B28BTCI,CY4102-CE4F,SD4BW754U,YC4FA90-40,YN33CRD2,对应油耗值分别为:15.79;15.51;15.37;15.22;15.09;驾驶室准乘人数2,3与额定载质量(kg)3070,3005一一对应;防护材料:Q235A碳钢,连接方式:左右侧面及后下部防护均采用焊接连接,后部防护断面尺寸(mm):120×50,后部防护离地高度(mm):380 |
底盘参数参数 | |||
底盘型号: | DFA1070SJ35D6 | 燃料种类: | 柴油 |
轴数: | 2 | 前轮距: | 1506,1404(mm) |
轴距: | 3300 | 后轮距: | 1466,1458(mm) |
驾驶室乘人数: | 2,3 | 弹簧片数: | 8/9+5,6/8+4 |
轮胎数: | 6 | 轴荷: | 2920/4380 |
轮胎规格: | 7.00-16 14PR,7.00R16 14PR | ||
排放标准: | GB3847-2005,GB17691-2005国Ⅳ |
发动机参数 | |||
发动机: | 发动机生产企业: | 排量(ml): | 功率(kw): |
4B28BTCI SD4BW754U YN33CRD2 CY4102-CE4F YC4FA90-40 |
常柴股份有限公司 江苏四达动力机械集团有限公司 昆明云内动力股份有限公司 东风朝阳柴油机有限责任公司 广西玉柴机器股份有限公司 |
2834 2545 3298 3856 2982 |
70 75 75 73 66 |
摆臂式垃圾车其工作原理,结合国内外同类环卫垃圾车的先进技术设计,充分运用液压技术,使整车设计结构合理,性能优良,操作灵活简便.
第一:摆臂垃圾车整个操作系统由取力器、油泵、手动多路换向阀、单向液压锁、平衡阀、油管、油箱等组成,整个系统由汽车变速箱、取力器提供动力,手动多路换向阀操纵支腿油缸、摆臂油缸作伸缩运动。
第二,摆臂垃圾车摆臂机构由钢板组成箱形结构件。其主要功能是由多路阀操纵油缸驱动摆臂绕轴作旋转运动,其旋转角度为145°,由此可提升垃圾料斗,以及对垃圾料斗作倾翻运动。
第三,摆臂垃圾车垃圾斗是一种用来装运垃圾的车箱。该摆臂垃圾车箱是在车箱的上顶盖两侧设置有两只供上顶盖开、闭的伸缩油缸,并让提升垃圾桶的提升杆与上顶盖一起联动。
第四,摆臂垃圾车操作系统油泵排量大小可由手动油门在车下作调控,手动换向阀手柄控制阀杆行程从而控制油缸活塞杆运动速度,系统压力可由安全溢流阀设定,系统超过设定压力将由安全溢流阀溢流。
第五,摆臂垃圾车摆臂一次工作循环时间60S,垃圾斗与车身分开,完成一车与多斗循环运用,极大的降低了市政环卫的本钱。摆臂式垃圾车配置的液压缸为1680毫米/缸径125毫米;摆臂行程为:空载平支3740毫米,支起工作状态垂直高达3890毫米。
