东风蓝牌12米高空作业车技术参数介绍

发布作者: 程力专汽,发布时间: 2019-1-4

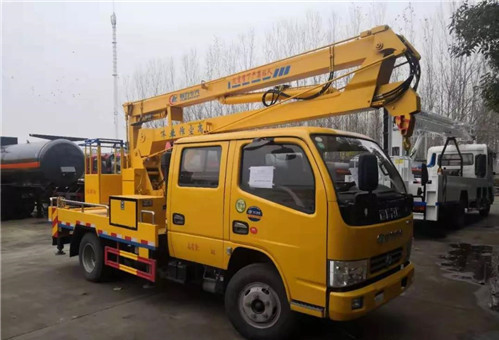

东风蓝牌12米高空作业车

型号：CLW5041JGKD5

东风蓝牌12米高空作业车

一、整车基本参数：

序号	名称	型号、规格
1	整车品牌	程力威牌-高空作业车
2	产品型号	CLW5041JGKD5
3	底盘型号	EQ1041DJ3BDF
4	整车尺寸	5998,5490×2000×2950
5	总质量	4495kg
6	整备质量	4170kg
7	发动机	待定
8	轴距	3308/2800mm
9	最大作业高度	12.5米
10	作业主要技术参数	平台离地高度≥10.8m 平台最大作业幅度≥6m 平台最大作业高度时作业幅度≥2.5m 平台最大作业幅度时作业高度≥7.5m 工作斗额定载荷200kg
11	支腿	方式：H型支腿数量：4支操控：单独可调也可联动。横向跨距：2720mm 纵向跨剧：2850mm
	吊钩	最大起吊重量≤1000kg，安全值800kg。最大起吊高度5.2m
	主操作	操作位置：转台、吊栏双工作位操作。操控形式：电液控制。
12	围板及走台板	钢制工具箱、不锈钢围栏、花纹防滑走台板
13	臂架结构形式	三节折叠臂
14	回转装置	双向360⁰连续回转
15	环保/免征	有/有

二、高空作业车介绍及性能特点：

1.功能介绍：

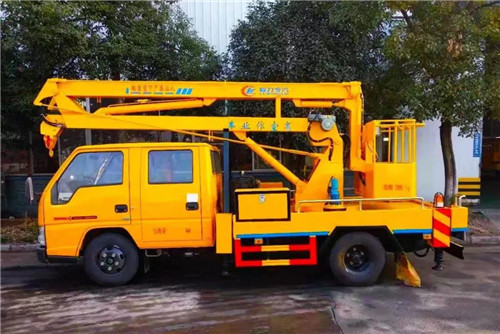

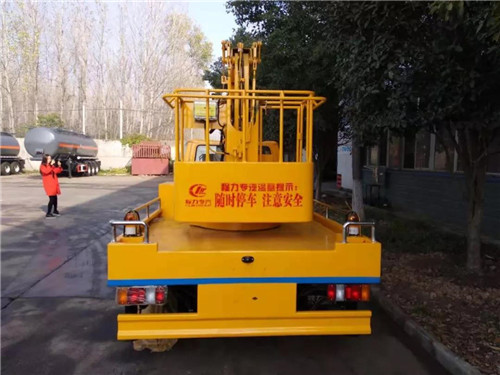

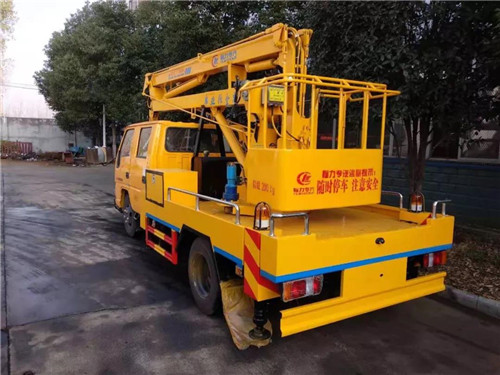

东风多利卡蓝牌12米高空作业车采用折叠式曲臂结构，作业臂为三节折叠式，工作斗和转台双工作位，上下操作，电液控制，工作臂可360度回转，四液压支腿，可选装1吨吊钩，吊载质量≤800kg，工作斗最大承重200公斤，斗内可远程控制发动机启停，工作斗尺寸：1200*600*1100，钢制工具箱及不锈钢围栏、花纹防滑走台板。

车辆配制双向液压锁、双向平衡阀、液流阀、液压油缸等主要部件均采用国内知名品牌，换向平稳，操作灵活方便；支腿与工作臂互锁，安全可靠，防止误操作；H型支腿，跨距大、稳定性好，支腿既可独立伸缩、又可联动，后支腿装有支腿报闪灯，用于作业时支腿示廓、发出光报警信号。

2.产品概述：

1、工作斗采用机械自平衡设计，其作用是工作时工作斗始终处于平衡状态。

小臂最大伸展角度达65°，以便调整到最佳作业位置。（小臂伸展角度测量方式不同，部分厂家标注为90°）

2、上下两套操作系统，在工作斗上和转台上均可完成各种作业动作。

3、夜间作业灯，工作斗内安装照明灯，让夜间作业更安全。

4、支腿单独可调，可根据作业地面环境，单独调节每个支腿，即使地面凹凸不平，也能使整车调整到平稳状态。

5、支腿采用前、后H型结构，受力面更大、稳定性更高；能防止车大梁变形或断裂（注：如支腿采用前V、后H型的车型，在长时间使用后由于车头倒挂容易造成车大梁变形或断裂）。

6、四个垂直支腿油缸都装有双向液压锁，其作用是油缸到达所需位置后，将油缸锁住不动，以防造成事故。工作臂油缸上装有双向平衡阀，使工作臂运行更平稳。

三、随车附件明细：

1、载货汽车说明书一册。

2、汽车底盘合格证一份。
