1.      设计规范

1.1    设计标准

GB1589汽车、挂车及汽车列车外廓尺寸、轴荷及质量限值

GB/T26774车辆运输车通用技术条件

GB7258机动车运行安全技术条件

1.2    外廓尺寸（mm）

长12000mm×宽2550mm×高3830mm

1.3    整备质量（kg）

9700kg

1.4    轴距（mm）

7100mm

2.      配置

2.1    车轴

厂标

2.2    悬挂

厂标

2.3    钢板弹簧

7/7+6,3/-

2.4    轮胎

10R22.5 16PR,9.00R20,275/70R22.5 16PR

2.5    刹车系统

厂标

2.6    备胎架

厂标

2.7     工具箱

厂标

3.      主要结构

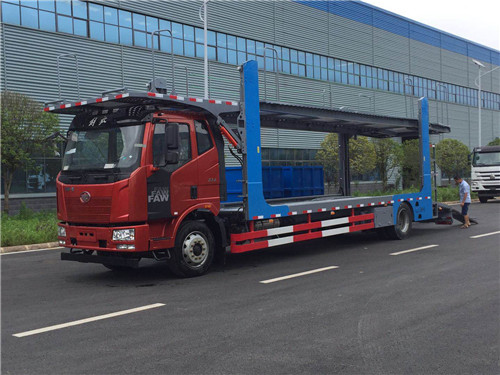

3.1    结构部分

主车车架，车顶平台，底部上车爬梯，二层平台及支撑平台的四根立柱组成，整车所有材料均采用Q345B高强度钢板，剪折拼焊而成，具有强度高、韧性好、重量轻等特点。车身减重设计，框架结构车身实用性强，方便司机操作。

3.2    上、下层活动跳板

上层无，下层第二位，有1组活动跳板

3.3    液压系统

厂标，整车有四组油缸，车顶平台一组，支撑二层平台前后四根立柱内2组（前后各一组）油缸，尾部上车爬梯下端一组油缸。

3.4    水箱

无

3.5    备胎架

1个，位于底盘尾部。

3.6    最大装载（出装载图）

可装载4.6米轿车5台

4.      装车便利性

4.1    立柱内侧通行宽度

立柱平面间距离不小于2270MM

4.2    引导线

上下两层平台上分别喷黄色引导线，外间距1800MM，线宽50MM

4.3    限位架构件

上层平台两外侧加装限位架的小构件：左侧（行驶方向，即驾驶员一侧）装2个管式限位架小构件，位置约在所装车辆的左前轮胎位置，右侧装2个齿条式限位架小构件，位置约在所装车辆的右后轮胎位置

4.4    上车渡板

上车渡板与地面角度≤8度

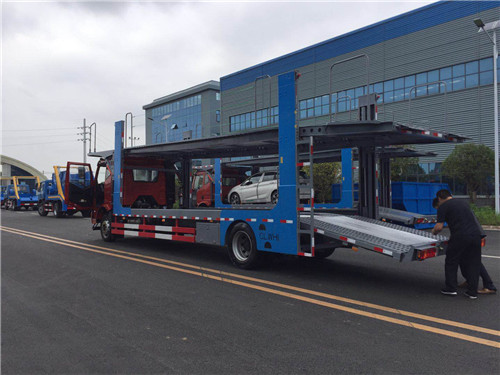

4.5    爬梯

前后立柱设置爬梯，用于操作人员上下

5.      安全性

5.1    工作灯

为避免夜间装车光线不足，在内部立柱加装照明灯，数量2个，左右各一个。

5.2    防撞

在挂车内侧，影响商品车驾驶室开门的部位，粘贴海绵防撞层。

5.3    网孔板&钢丝绳

上层平台中间蒙网孔板，可以行人；两侧安装防坠钢丝绳。

5.4    标贴

按标准规范粘贴3C认证反光标贴

6.      油漆

6.1    油漆工艺

使用聚氨酯面漆，表面平整有光泽，无漏喷流挂现象。

7.      其他

7.1    焊接工艺

焊接件的焊接质量符合JB/T5943的规定，焊缝应平整均匀，无焊穿、漏焊、裂纹、气孔、夹渣等缺陷。

7.2    安装要求

所有紧固件均进行表面防锈处理，各连接部位应牢固可靠，润滑脂嘴装配齐全并注满润滑脂，其他摩擦表面按规定涂加润滑脂。

7.3    随车工具

轮挡12件（轮挡管式6件、齿条式6件），捆绑带12件， 4kg灭火器2个。

7.4    随车资料

附带轿运车产品保修手册、使用说明书或操作光盘。
