【主要技术参数】

产品商标

程力威牌

公告批次

323

产品名称

CLW5310XCQB5型雏禽运输车

产品号

AN1J768R04B

总质量(Kg)

31000

罐体容积(m3)

额定载质量(Kg)

15370,15305

外形尺寸(mm)

12000×2550×3970

整备质量(Kg)

15500

货厢尺寸(mm)

8660×2340×2540

额定载客(人)

准拖挂车总质量(Kg)

驾驶室准乘人数(人)

2,3

载质量利用系数

1.0

接近角/离去角(°)

18/11

前悬/后悬(mm)

1555/2595,1555/2620,1530/2620

轴数

4

轴距(mm)

2000+4500+1350

轴荷(Kg)

6500/6500/18000(二轴组)

最高车速(Km/h)

90

【底盘技术参数】

底盘型号

BJ1313VNPKJ-AA

底盘名称

载货汽车底盘（二类）

商标名称

欧曼牌

生产企业

北京福田戴姆勒汽车有限公司

外形尺寸(mm)

11870×2495×3370

轮胎数

12

接近角/离去角(°)

16/11,13/11

轮胎规格

12R22.5 18PR

钢板弹簧片数

13/14/12,10/10/10,3/3/5,3/3/10,3/3/12,10/10/12,3

前轮距(mm)

1960/1960,2010/2010,2020/2020

燃料种类

柴油

后轮距(mm)

1860/1860

排放标准

GB17691-2005国Ⅴ,GB3847-2005

发动机型号

发动机生产企业

排量(ml)

功率(Kw)

ISGe5-320

北京福田康明斯发动机有限公司

10500

235

厢体结构介绍

车厢分上中下共为三层，每层四至五个隔栏，两侧留有通风口，可以整体封闭，冬夏两季开启加热制冷模式运输时，可以通过气体混合仓进入空气，保证运输途中的厢内空气清新，每个栏位又留有通风口及排风扇等装置，春秋可选择打开通风口，车厢外板材选用玻璃钢，保温材料选用8cm厚进口高聚氨酯挤塑板；厢内采用201不锈钢材料制成，内部地板为3层液压自动升降设计，配有遥控装置，每赶满一层便升起一层。

1、厢体材料配件：玻璃钢、保温板、不锈钢、风扇、百叶窗、饮水嘴、喷淋头、净水管道、污水管道、气体混合仓、水帘百叶窗、空调机组、液压系统，控制系统，手动控制系统等配件组成

2、实际使用面积：车厢总长9.6米，前部分留有80公分左右的操作间，可使用面积为 每层约19.7个方，三层共约59个方，每层层高75公分

3、液压升降系统：厢式升降系统为内部地板升降系统，为三层，由液压驱动升降，将二层地板都落到底部，打开液压尾板与赶猪台持平，每赶入一批猪便竖起每层的分栏隔断，再用遥控升起，挂上保险挂钩，再赶下一批猪。

4、厢体设置功能：通风系统、饮水系统、喷淋系统、恒温控制系统、监控系统、液压升降系统、照明系统，具体功能介绍如下：

封板系统（标配）

1、外层采用玻璃钢材料，中间内嵌8m进口保温高聚氨酯挤塑板，里层使用201不锈钢内里制成，顶部整体封闭不可开启,有通风散热孔等装置，可开启可密封。

饮水系统

由净水箱、管道泵、管道、饮水嘴等组成，实现液态食品或饮用水的输送和喂食。

喷淋系统（标配）

喷淋系统是由气压水箱，管道，喷头，污水粪便收集箱组成，给仔猪喷淋降温，箱体内清洁，污水收集。车厢后尾部安装有排污口，连接污水收集箱，在行驶过程以达到国家环保要求。

恒温系统（标配）

采用恒温控制，可升温降温，（选装独立加热器）带温湿度感应器，标配车载制冷机组，水冷机组，气体混合输送仓，选装自动上水水帘，电动铝合金百叶窗（可装空气过滤器），前板百叶窗，尾部排风扇，左右两边三排窗户，实现仔猪生存空间气体的流通和恒温。所有控制都可在驾驶室实现操作。

监控系统（标配）

驾驶室内有视频监控，倒车影像，及厢体内温湿度显示，制冷机组温度显示。

层板及升降感应系统  （标配）

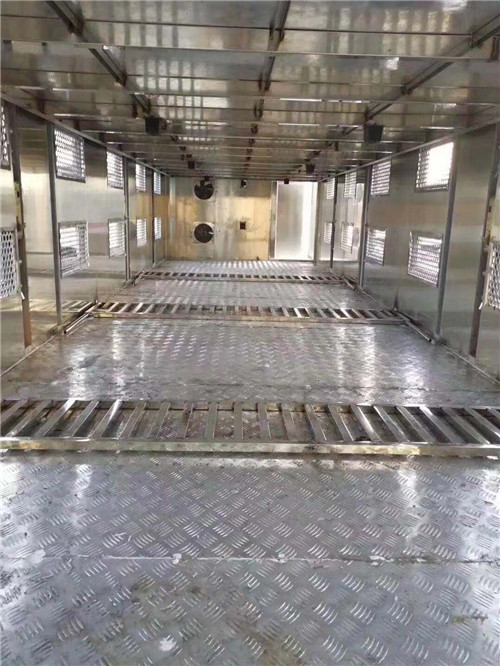

厢体内部层板为液压和钢丝绳及挂钩双重保险自动升降设计，可分为三层（选装四层），每层设有位置感应器，层板升到位置指示灯亮。每赶满一层便升起一层，每层隔板设置分栏隔断。一般分为 4-5个区域。避免了猪仔在运输途中的刹车或者上坡引起的扎堆挤压受伤。

电力系统（标配）

车厢内部每层均安装有照明系统，尾门照明灯，方便观察生猪。上装所有电力单独依靠210型电池（选配）和6千瓦发电机供电，实现与底盘分开。

液压升降控制系统（选配）

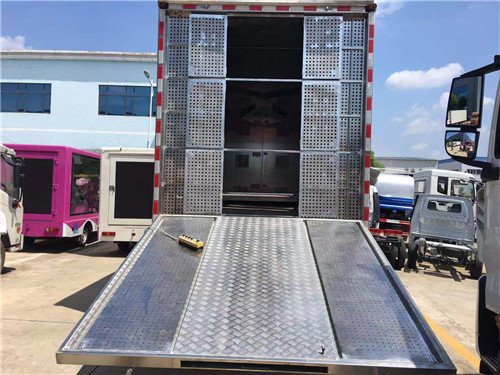

电动控制：尾板可全落地或与赶猪台持平，尾板安装有装猪护栏，展开固定后装猪使用。配备无线和手动操作装置。

手动控制：可实现在整车没电或者控制系统损坏的情况下，启用手动控制让生猪装卸车，避免生猪卸不了车造成死亡。

无线遥控：装卸生猪升降层板和开关尾板，后门照明。都可用控制面板在50米内遥控操作。感应开关解决了层板与挂钩操作不当卡坏卡死现象。
