东风专底19方国六洒水车配置参数介绍
一、东风专底19方国六洒水车底盘配置：
底盘型号（DFV1253GP6DJ）
整车尺寸：10260*2550*3200mm，东风专底D3L驾驶室，康明斯230马力，国六发动机，4350+1300mm轴距，1100钢丝胎，陕齿8档变速箱，原厂abs，电动玻璃，原厂空调，带方向助力，离合助力，气刹制动，白色排半可前翻驾驶室。
二、东风专底19方国六洒水车上装配置：
罐体尺寸：6900*2300*1350mm，天亿50/110水泵，可自吸自排，水泵垂直吸程≧7米，抽满一罐水时间：10分钟左右，可连续喷洒作业3-4小时。
武钢优质碳钢制作罐体，罐体厚度4mm，主管道76，前冲改万象鸭嘴，加装中冲，后尾部加弧形喷雾，后洒、侧喷、高位花洒、后工作平台、360度可调节绿化水炮，自流阀、滤网、消防接口（可连接消防栓取水，可作应急消防用），罐前量管（观察罐内水位）、罐后爬梯、罐上简易罐口、带简易护栏、罐侧双炮筒、炮筒内3米长钢丝塑胶抽水管两根，罐体表面双层油漆工艺，防锈、耐腐蚀，其余由厂家标配。
上装规格 |
6900*2300*1350mm |
||
上装配置及参数 |
水管有效容积（m3） |
19 |
|
水枪射程（m） |
35 |
||
冲洗宽度（m） |
≥20 |
||
洒水宽度（m） |
≥12 |
||
罐体 |
罐体材质、厚度 |
Q235B碳钢、4mm |
|
封头材质、厚度 |
Q235B碳钢、5mm |
||
防波板厚度/个数 |
3mm/2 |
||
检修人孔 |
Q235B碳钢，1个 |
||
水泵 |
型号 |
天亿50/110 |
|
流量 |
50 |
||
扬程（m） |
110 |
||
自吸高度（m） |
6.5 |
||
水路系统 |
管路 |
镀锌钢管、油漆 |
|
前冲 |
铝合金、圆锥喷嘴，2个 |
||
后洒 |
铝合金，2个 |
||
高炮 |
铝合金，1个 |
||
侧喷 |
铝合金、莲蓬喷头，2个 |
||
球阀 |
合金钢、手动球阀 |
||
加水口 |
中式内扣式消防栓接口、铝合金 |
||
取力器，传动轴 |
与变速箱、水泵匹配 |
||
工作平台 |
Q195碳钢、冲孔、1.5mm |
||
管箱 |
2个，碳钢方管；罐体左右两侧各一；长度与罐体等长，横截面为方形 |
||
三、东风专底19方国六洒水车配置参数量:
配置说明 |
标配 |
高配 |
罐体材料 |
Q235碳钢 |
Q235碳钢 |
管道 |
无缝镀锌管道 |
无缝镀锌管道 |
管道阀门开关 |
手动开关阀门 |
新式气控阀门，驾驶室操作作业 |
水泵 |
天亿/亿丰 |
杭州威龙 |
接头垫片及法兰 |
橡胶垫片 |
聚四氟高分子材质垫片及法兰片（厚度1.6mm） |
低水位报警 |
无 |
有 |
管道压力表 |
无 |
有 |
管道滤网 |
铁过滤器 |
不锈钢过滤网 |
罐体内部防腐防锈处理 |
无 |
加厚水性双组合环氧树脂涂层 |
水位计 |
有 |
有 |
高压水炮 |
普通铝合金 |
国内一线品牌（三江桥南等） |
三通过滤器、四位三通球阀、方形球阀、后洒、三弯前冲、万向球鸭嘴（全套） |
普通铝合金 |
国内一线品牌（三江桥南等） |
选装：LED箭头灯、驾驶室前端自动水炮、不锈钢水炮、罐体可选304/316/316L等不锈钢材质。 |
||
四、东风专底19方国六洒水车公告参数
【整车技术参数】 |
|||
产品商标 |
程力威牌 |
公告批次 |
323 |
产品名称 |
绿化喷洒车 |
产品型号 |
CLW5250GPSD6 |
总质量(Kg) |
25000 |
罐体容积(m3) |
14.82 |
额定载质量(Kg) |
14120,14185 |
外形尺寸(mm) |
10260×2550×3200 |
整备质量(Kg) |
10685 |
货厢尺寸(mm) |
×× |
额定载客(人) |
准拖挂车总质量(Kg) |
||
驾驶室准乘人数(人) |
2,3 |
鞍座最大载质量(Kg) |
|
接近角/离去角(°) |
20/13 |
前悬/后悬(mm) |
1440/3120 |
轴荷(Kg) |
7000/18000(二轴组) |
最高车速(Km/h) |
89 |
备注 |
1、该车仅选用4350+1350mm轴距;2、罐体有效容积:14.82立方米,当选装普通后平台时罐体尺寸(长×长轴×短轴)为(mm):6900×2300×1350,当选装喷雾机组后平台时罐体尺寸(长×长轴×短轴)为(mm):6300×2300×1480;3、侧防护及后下部防护装置均采用Q235B材质,均采用螺栓连接,后下部防护尺寸:150×50(mm),离地面高度480mm;4、ABS型号/生产厂家:3631010-C2000/东科克诺尔商用车制动系统(十堰)有限公司;5、该车可选装:A,后部带弧形喷雾和LED箭头指示灯;B,后部带LED箭头指示灯;C,后部带弧形喷雾装置; D,可选装新款外观带雾炮平台;6、专用装置:罐体,主要用于路面洒水及园林绿化;7、随底盘选装驾驶室。 |
||
【底盘技术参数】 |
|||
底盘型号 |
DFV1253GP6DJ |
底盘名称 |
载货汽车底盘 |
商标名称 |
东风牌 |
生产企业 |
东风商用车新疆有限公司 |
轴数 |
3 |
轮胎数 |
10 |
轴距 (mm) |
4350+1350,4750+1350,5400+1350,5700+1350,5900+1350,3600+1350 |
||
轮胎规格 |
11.00-20 16PR,11.00R20 18PR,12R22.5 18PR,295/80R22.5 18PR |
||
钢板弹簧片数 |
9/10,8/13,9/13 |
前轮距(mm) |
1940,1965,1980,2020 |
燃料种类 |
柴油 |
后轮距(mm) |
1860/1860 |
排放依据标准 |
GB17691-2018国Ⅵ |
||
发动机型号 |
发动机生产企业 |
排量(ml) |
功率(Kw) |
D6.7NS6B320 D6.7NS6B260 D6.7NS6B230 B6.2NS6B260 B6.2NS6B230 YCS06270-60 YCS06245-60 YCS06245-60A YCK08300-60 |
东风康明斯发动机有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司 广西玉柴机器股份有限公司 广西玉柴机器股份有限公司 广西玉柴机器股份有限公司 广西玉柴机器股份有限公司 |
6700 6700 6700 6200 6200 6234 6234 6234 7698 |
231 191 169 191 169 199 180 180 221 |

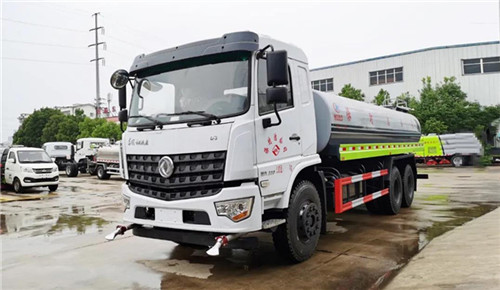

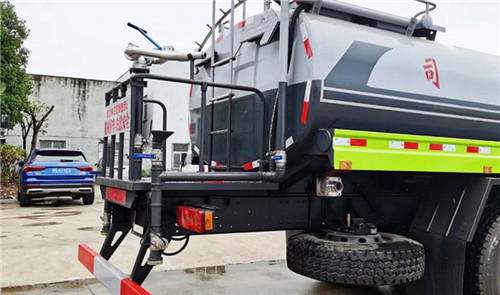

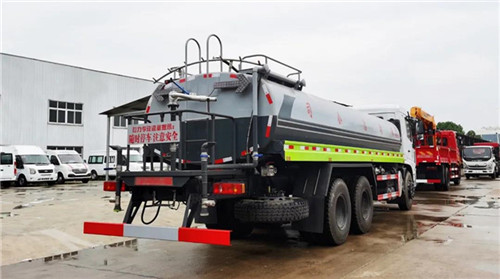

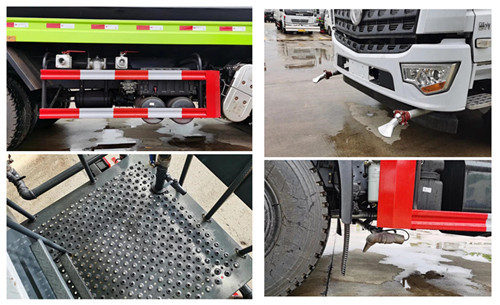

五、东风专底19方国六洒水车细节图片：

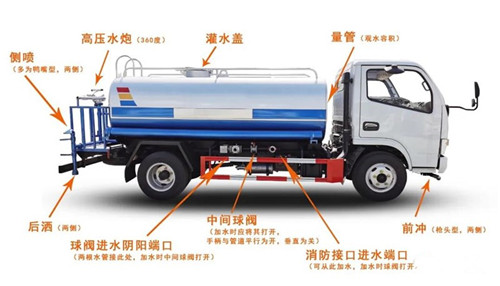

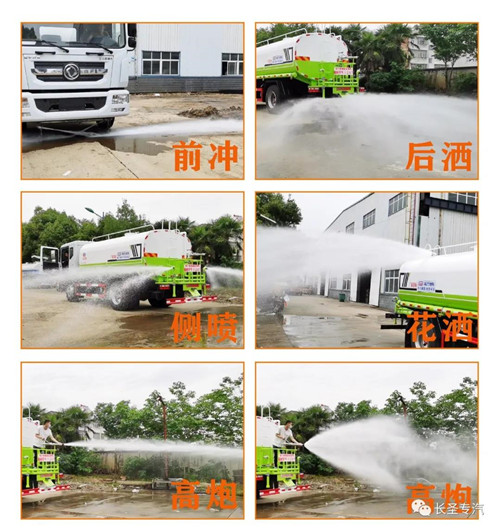

六、东风专底19方国六洒水车功能分布图：
