一、国六东风小多利卡洗扫车产品概述

 CLW5071TXS6SL型洗扫车是湖北程力专用汽车股份有限公司研发的集扫路车和高压清洗车功能于一体的高效环卫车，具有路面清扫、路面清洗、路缘和路缘石立面刷洗、后喷雾等多种功能,适用于城市广场、道路路面和路沿的高清洁度保洁作业，也适用于城市广场、道路路面和路沿的清扫、清洗等普通保洁作业。

 先进高效  清洁到位

CLW5071TXS6SL型洗扫车采用东风汽车股份有限公司汽车底盘，加装江西五十铃副发动机、风机、垃圾箱、清扫装置、电控系统等品牌零部件，其他主要配套件实行全球采购,产品性能达到国际先进水平。

 在结构方面，该产品采用矩形结构的清水箱、垃圾箱，瓦棱式的表面造型，合理的整车长、宽、高配比，使整车造型美观大方，耳目一新。产品采用独创的锁紧技术，使垃圾箱后门密封效果更好。垃圾箱倾翻卸料，带自洁装置，卸料容易、清洗方便。垃圾箱总容积达2.5立方米，水箱总容积达2.5立方米，实现了作业时清水和污水的有效容积配比。

CLW5071TXS6SL型洗扫车功能强大，一车多用，具有路面清扫、路面洗扫、路沿洗刷、低压冲洗和喷雾降尘、低压冲洗等多种功能，可作为扫路车、洗扫车、路沿清洗车、洒水车和喷雾降尘车。用作扫路车时，用作洗扫车时，作业路面一次洗净率可达90%以上，清洗路沿时可同时对路沿石立面、贴近路沿的道路路面进行洗刷，同时可对路沿石顶面进行冲刷，并将污水和垃圾收走，能很好地解决路沿的清洗保洁问题。

安全快捷  环保节能

CLW5071TXS6SL型洗扫车采用一键式操作智能化电控系统, 操作简单方便，减轻了操作强度，避免了人为误操作。该产品采用高科技清扫系统，吸污宽度达1.5米，几乎与车宽平齐，大大提高了工作效率；内置高压水喷杆作业时离地高度固定不变，不随整车载荷变化，能达到最佳的清洗效果，并且能减少水雾与垃圾的飞溅，减少飞溅造成的污染；左右喷杆同时摆出时，清洗宽度不小于2.8m；左右立扫，具有防碰撞避让功能，可以清扫路面，洗刷路缘石立面；为便于喷嘴的调节与维修更换，吸嘴内喷杆设计成可快速拉出的结构。

 该产品还配备电动式隔膜泵，分别向左扫盘、右扫盘提供低压水，用于扫盘作业时降尘，电动泵由电控系统自动控制，无需人工操作。此外，该产品还系统设置了多种作业模式，用户可根据作业需要，一键起动或停止作业，方便节能，大大减少了误操作的可能性。驾驶室操作平台采用人体工程学设计，所有作业操作旋钮和作业监控仪表均集合在位于驾驶员右侧的操作盒上，简单直观、操作便捷, 在市场上具有强有劲的竞争力，产品性能达到国际先进水平

二、国六东风小多利卡洗扫车产品特点

● 垃圾箱外形采用长方体的造型，箱体受力均匀，结构性能强， 美观。垃圾箱采用不锈钢制作，永不锈蚀。

● 工作装置采用“中置两盘扫+中置宽吸嘴+内置高压主喷杆+左右高压侧喷杆”布置形式。

● 中置两盘+中置宽吸嘴+内置高压主喷杆+左右高压侧喷杆结构，实现路面的洗扫及吸尘。

左右侧喷杆V形布置和吸嘴内置主喷杆无间隙高压喷嘴喷水布置，有效的将清洗后的污水和垃圾全部归拢赶至吸嘴处，并吸收于污水垃圾箱内，使路面不留尘土、积水，路面清洗、刷扫和污水回收效果佳。

● 清水箱和垃圾箱分体布置，有效空间利用最大化，一次连续作业时间长。同时在作业过程中可通过污水排放装置对污水进行排放，随时加清水继续作业；垃圾箱采用双油缸自卸卸料，箱内同时设有大 流量高压喷嘴，可快速冲洗垃圾箱。

● 左右高压侧喷杆具有双向自动避障保护及复位功能。可大大减少左右高压侧喷杆损坏，作业时整车安全性也提高。

● 中置宽吸嘴具有液压浮动功能，有效的延长橡胶滚轮的寿命。

采用PLC编程、智能化控制系统，电、液、气集中控制，驾驶员可在驾驶室内完成各种动作的操作。

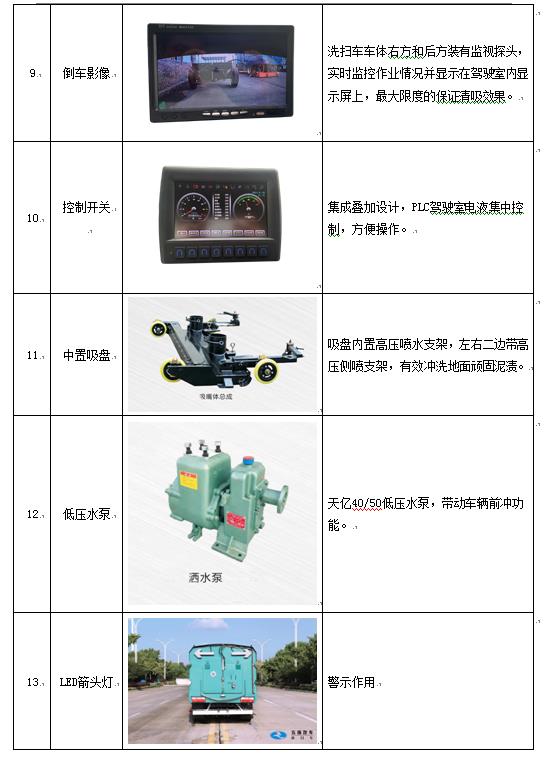

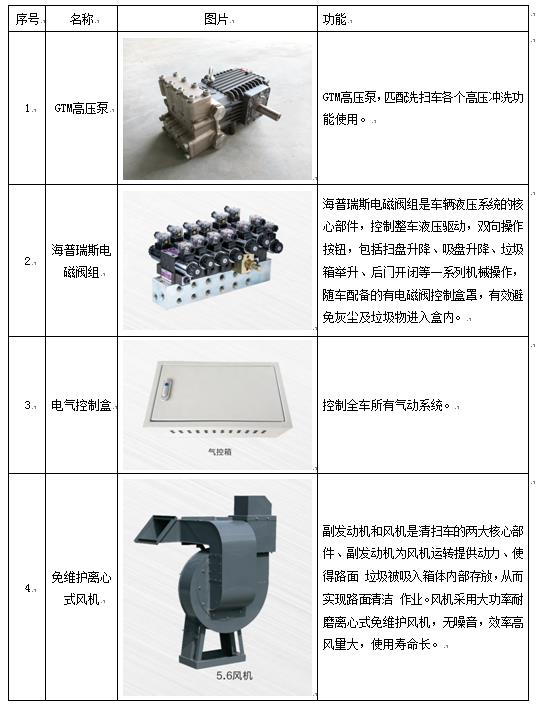

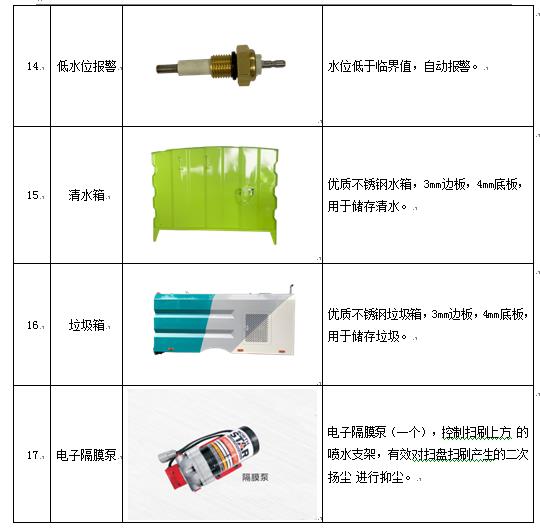

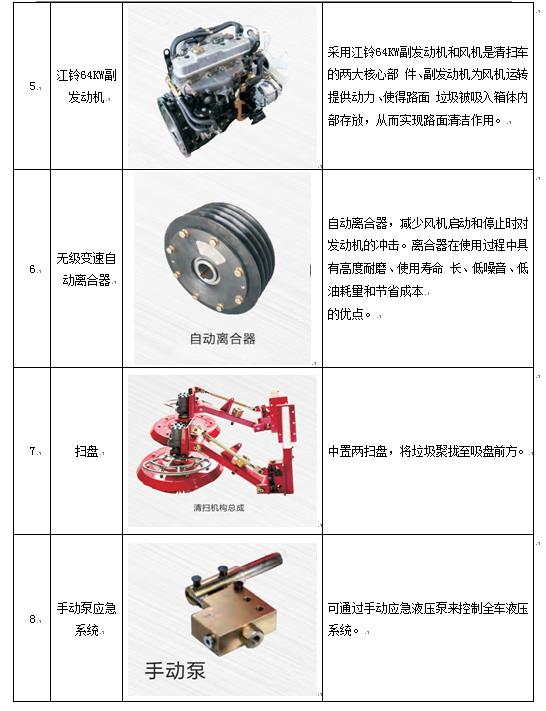

三、国六东风小多利卡洗扫车产品重要配置及结构分解 ：

四、国六东风小多利卡洗扫车技术参数：

（一）国六东风小多利卡洗扫车底盘及副机部分

项   目			主要性能参数
车   型			东风小多利卡
整车型号			CLW5071TXS6SL型洗扫车
底盘型号、类别、生产企业			EQ1075SJ3CDF 东风汽车股份有限公司
排放标准			GB17691-2018国Ⅵ
发动机	主机	底盘发动机型号及 生产企业	Q23-136E60/YCY24140-60
		功率(kw)	100/103
		马力(ps)	136/140
		排量(ml)	2300/2360
	副机	清扫发动机型号及 生产企业	JX493ZG3  江铃64KW增压副发动机
		功率(kw)	64
		马力(ps)	87
		燃油种类	0号轻柴油(与底盘共用柴油箱)
车辆基本参数		外形尺寸(长X宽X高)mm	6200,*2000*2500,2600，2550
		轴距(mm)	3308
		轮胎	7.00R16
		轮胎数量	7(含1备胎)
	轮距	前轮(mm)	1525,1519,1503,1613
		后轮(mm)	1498,1516,1586,1670,1650,1800
	额定乘员		2人
	前悬/后悬(mm)		1055/1837
	接近角		26
	离去角		14
	后部防护离地高度(mm)		460
	额定载质量(kg)		1580
	整备质量(kg)		5650
	最大总质量(kg)		7360

（二）国六东风小多利卡洗扫车上装清扫部分

清扫系统	型式		在底盘前后轴之间，车架两侧对称位置各布置一个可升降、可外伸的立扫扫盘，扫盘旋转由液压马达驱动，转 速可调。
	主要元件组成		扫盘支架、扫盘、油缸、油管、连杆、调节杆、液压马 达等
	扫盘数量		2
	单个扫盘配刷数量		22
	扫盘倾角调整	前扫盘	前倾5°~15°  外倾5°~10°
		后扫盘	前倾5°~10°  内倾5°~10°
吸嘴装置	型  式		吸嘴悬挂在底盘车后轮之间，由吸嘴、滚轮、吸管组成，吸嘴体可随动，吸嘴升降用油缸控制双吸口宽吸 嘴，内置带高压喷嘴的长排喷杆，吸嘴体与路面随动。液压驱动电气自动控制吸嘴升降，弹簧浮 动悬挂。
	吸管直径	mm	Φ180
	工作状态吸嘴边刚性部份 离地间隙(mm)		5～8
其他配置	报警系统		倒车语音报警系统
	副操作系统		尾部带电控操作系统，控制大厢升降及后门开关，避免用户在驾驶室内操作因观察不到后方情况发生安全事 故。
	手动泵应急举升系统		如遇副发动机故障造成液压系统不能使用，扫刷、吸盘、大厢均不能升降，可使用手动泵应急举升系统操 作。

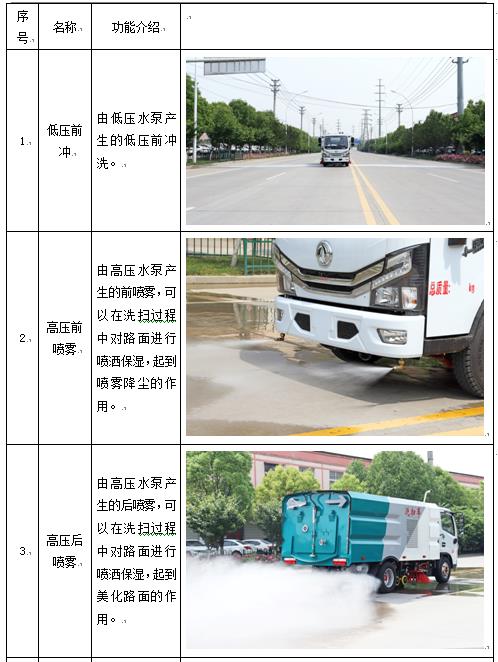

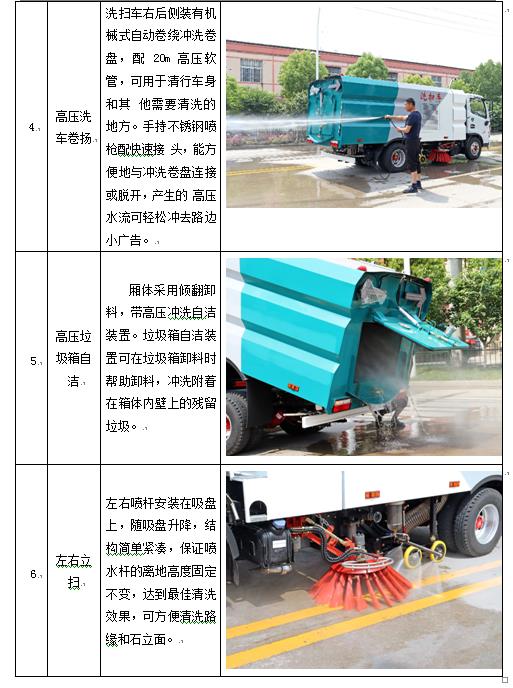

五、国六东风小多利卡洗扫车产品功能配置

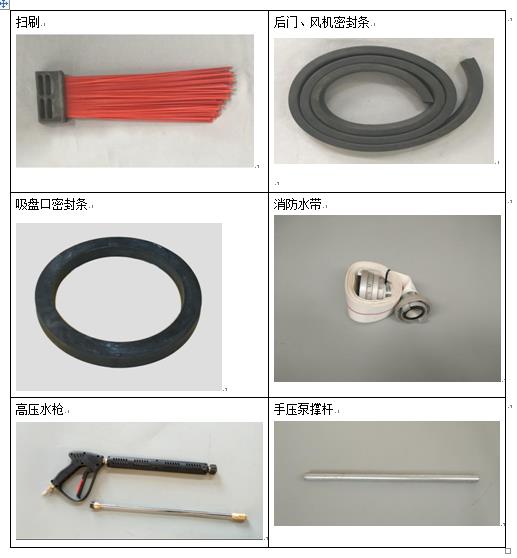

国六东风小多利卡洗扫车随车配件

六、 主要技术参数

项目		参数
专用装置参数	最大清扫宽度（m）	2.8
	最大清扫能力（㎡/h）	56000
	清扫速度（km/h）	5-20
	保洁速度（km/h）	15-20
箱体容积	水箱（m3）	2.5
	垃圾箱（m3）	2.5

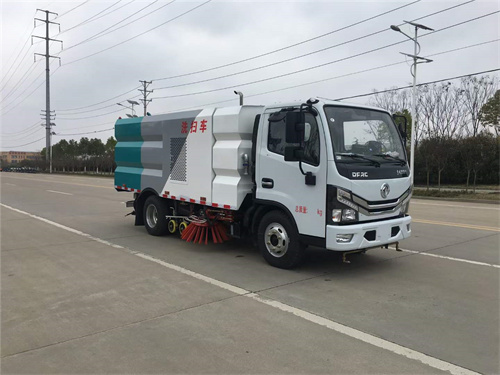

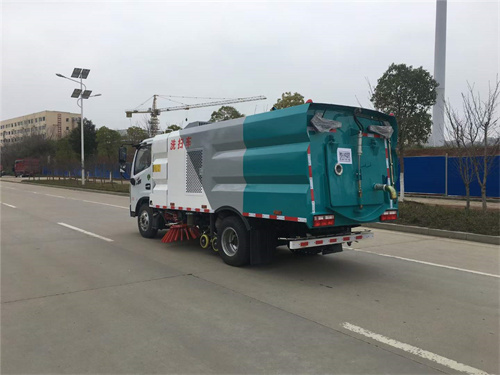

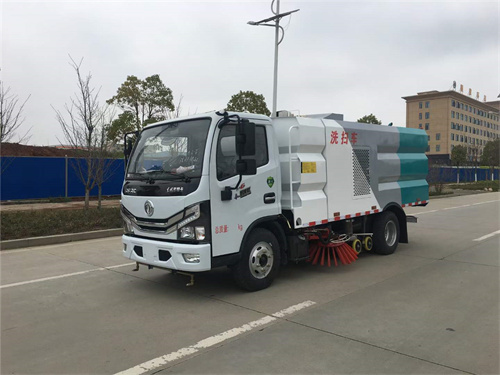

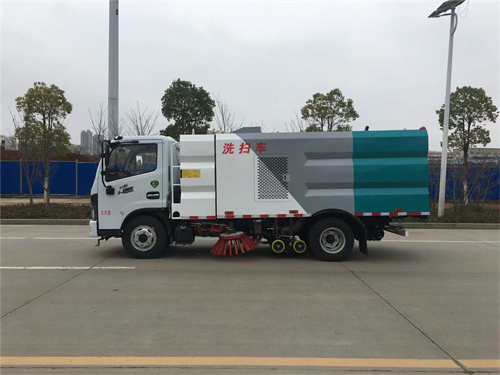

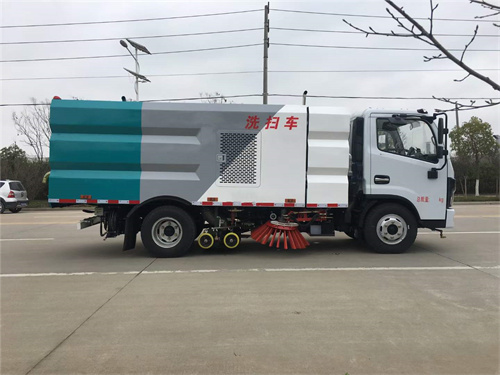

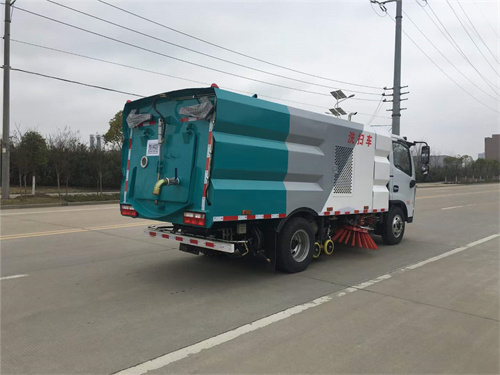

七、国六东风小多利卡洗扫车产品展示：
